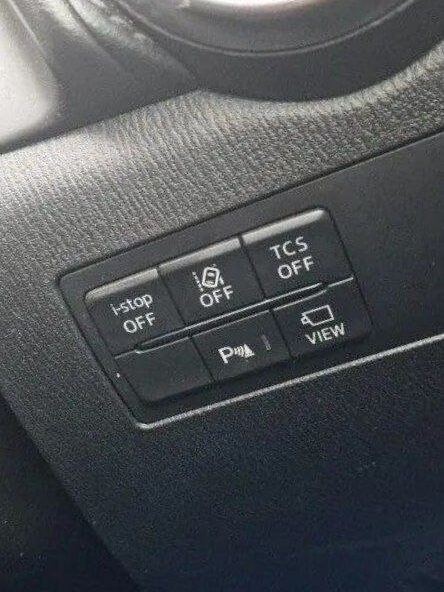

i-stop OFF —
1G
Китай
Левый руль
22г.
Управление по CAN

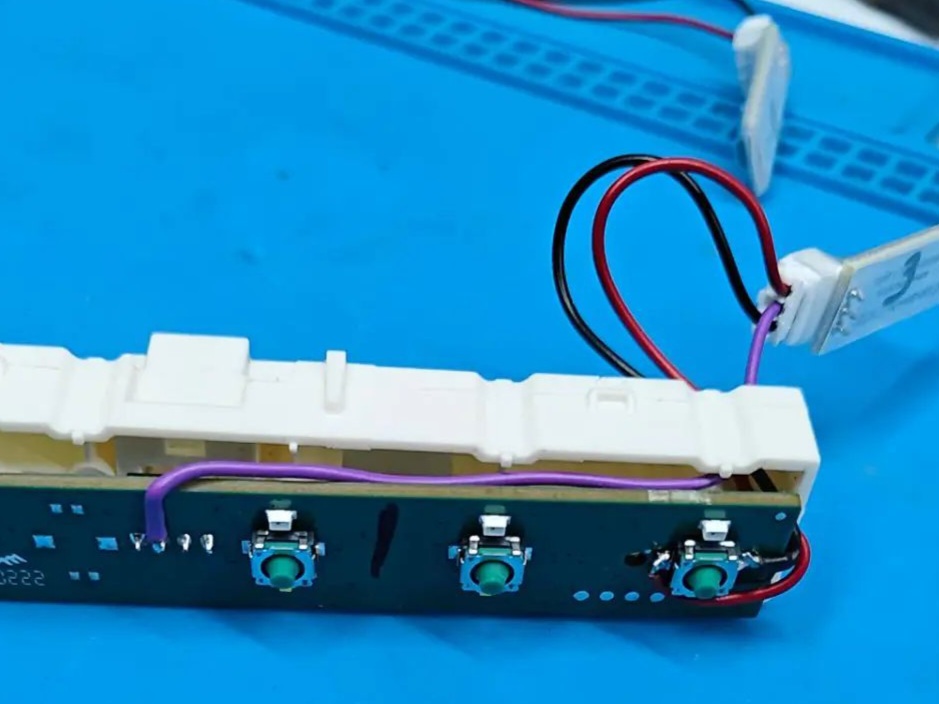

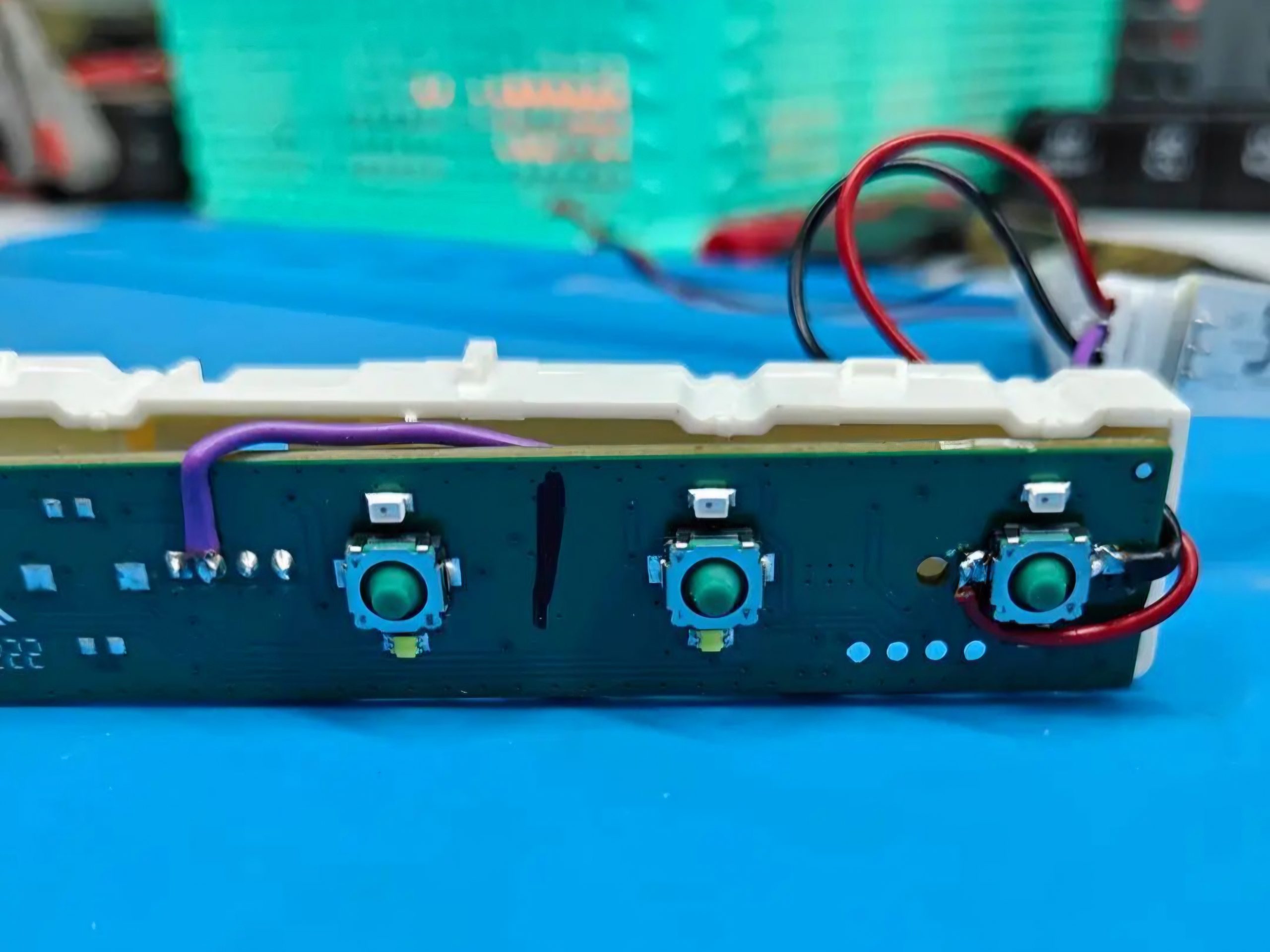

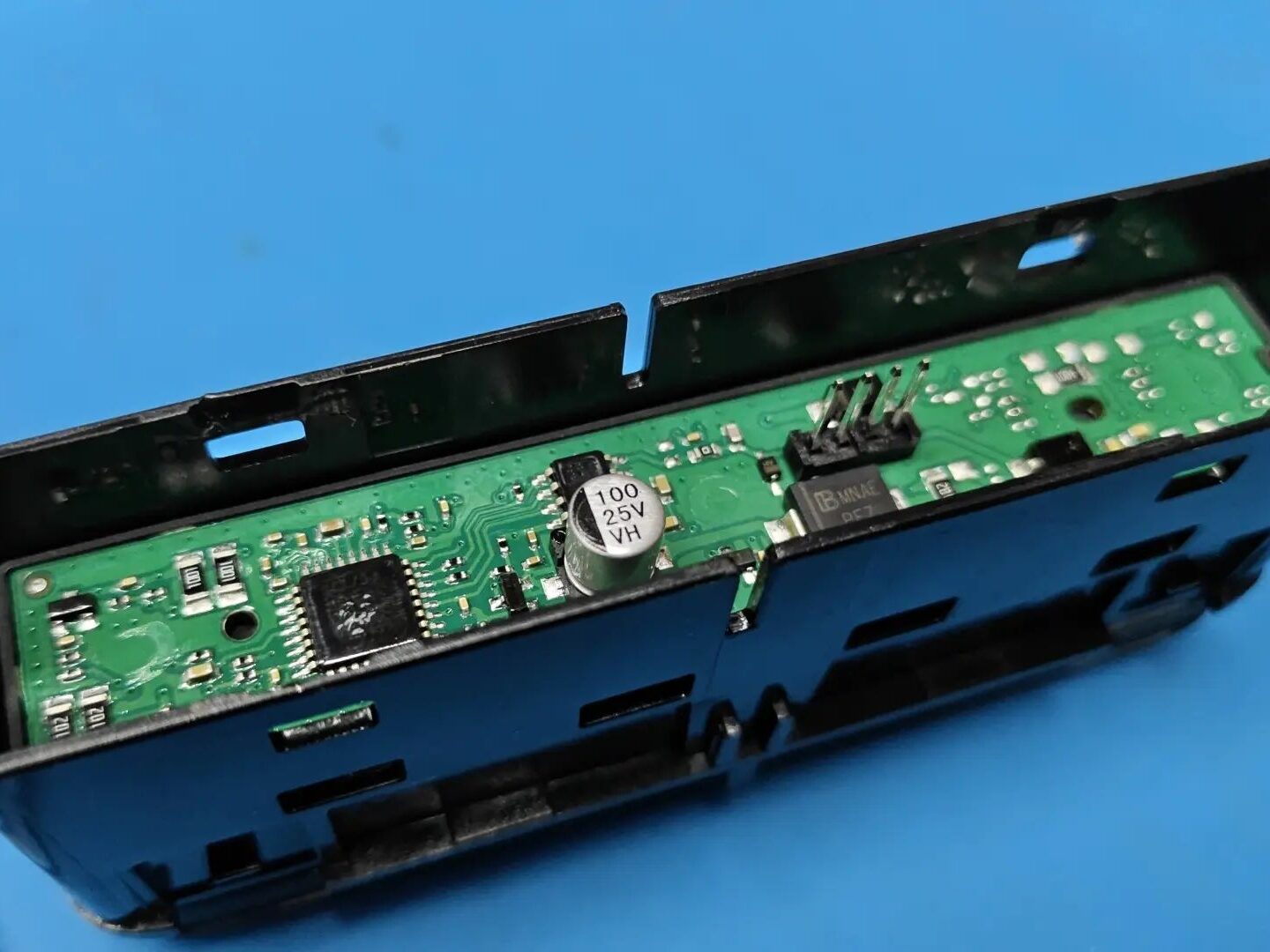

Подключение к плате.
🟣 фиолетовый к — IGN по зажиганию
🔴 красный к — плюс кнопки
⚫ чёрный к — минус кнопки

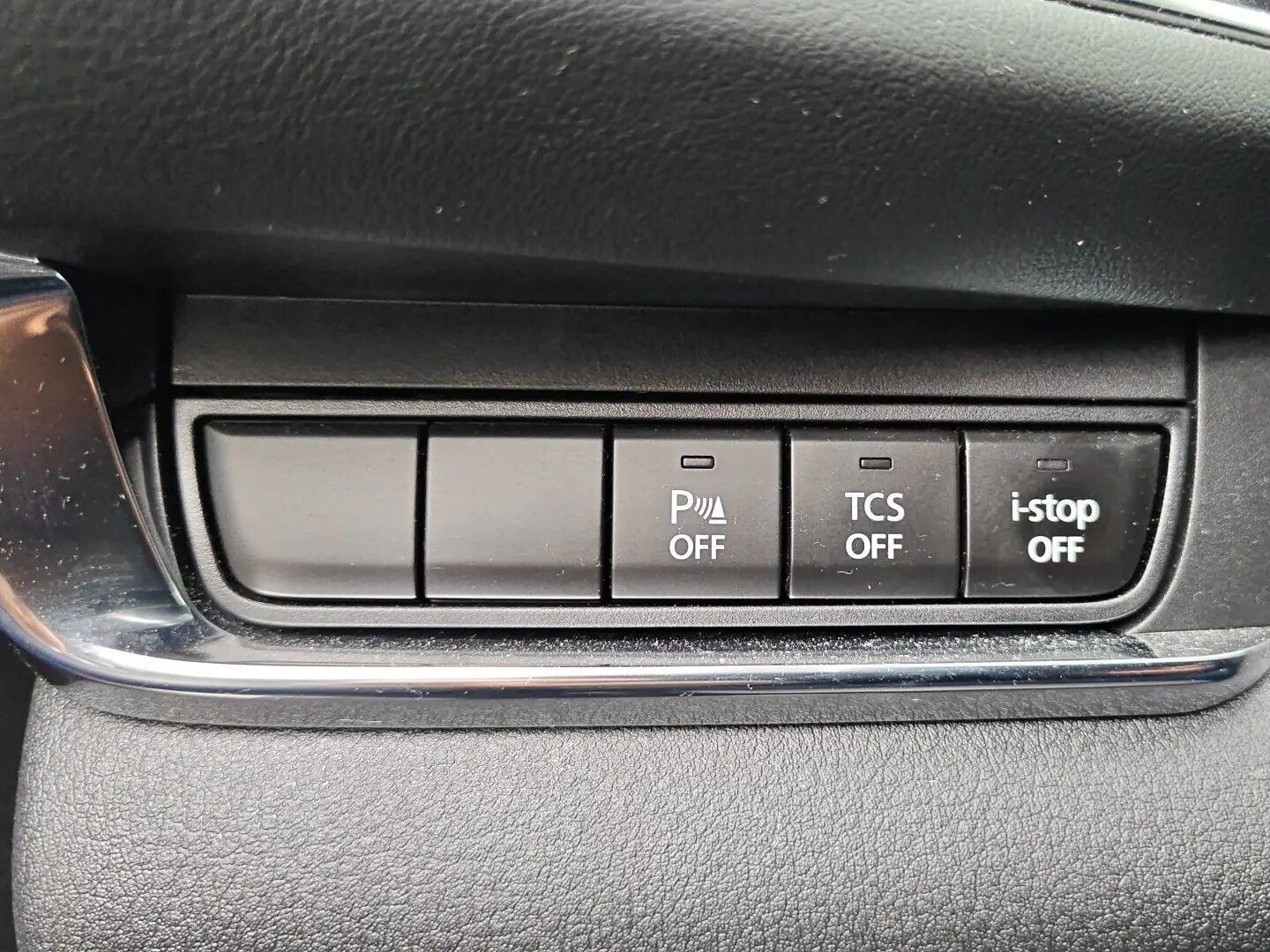

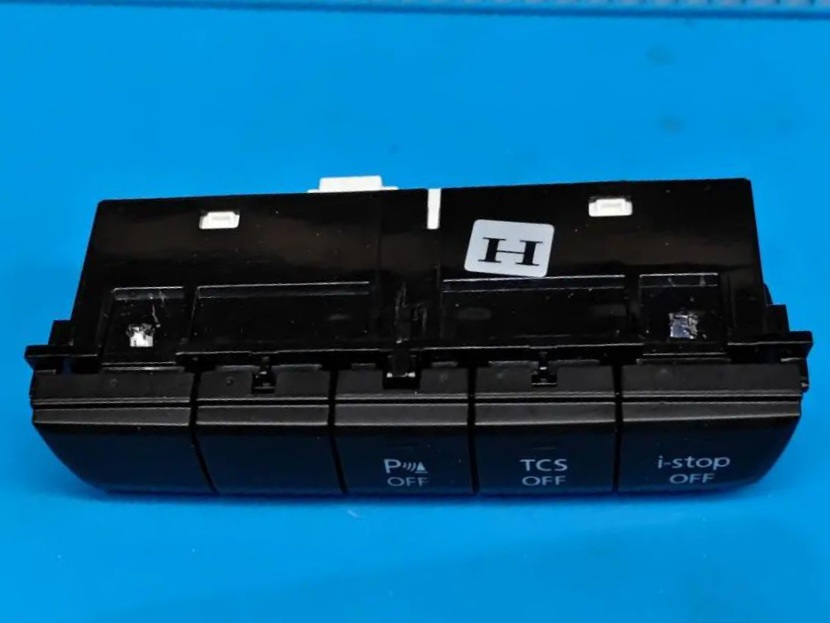

i-stop OFF
Япония
Правый руль
20г.
Управление по CAN

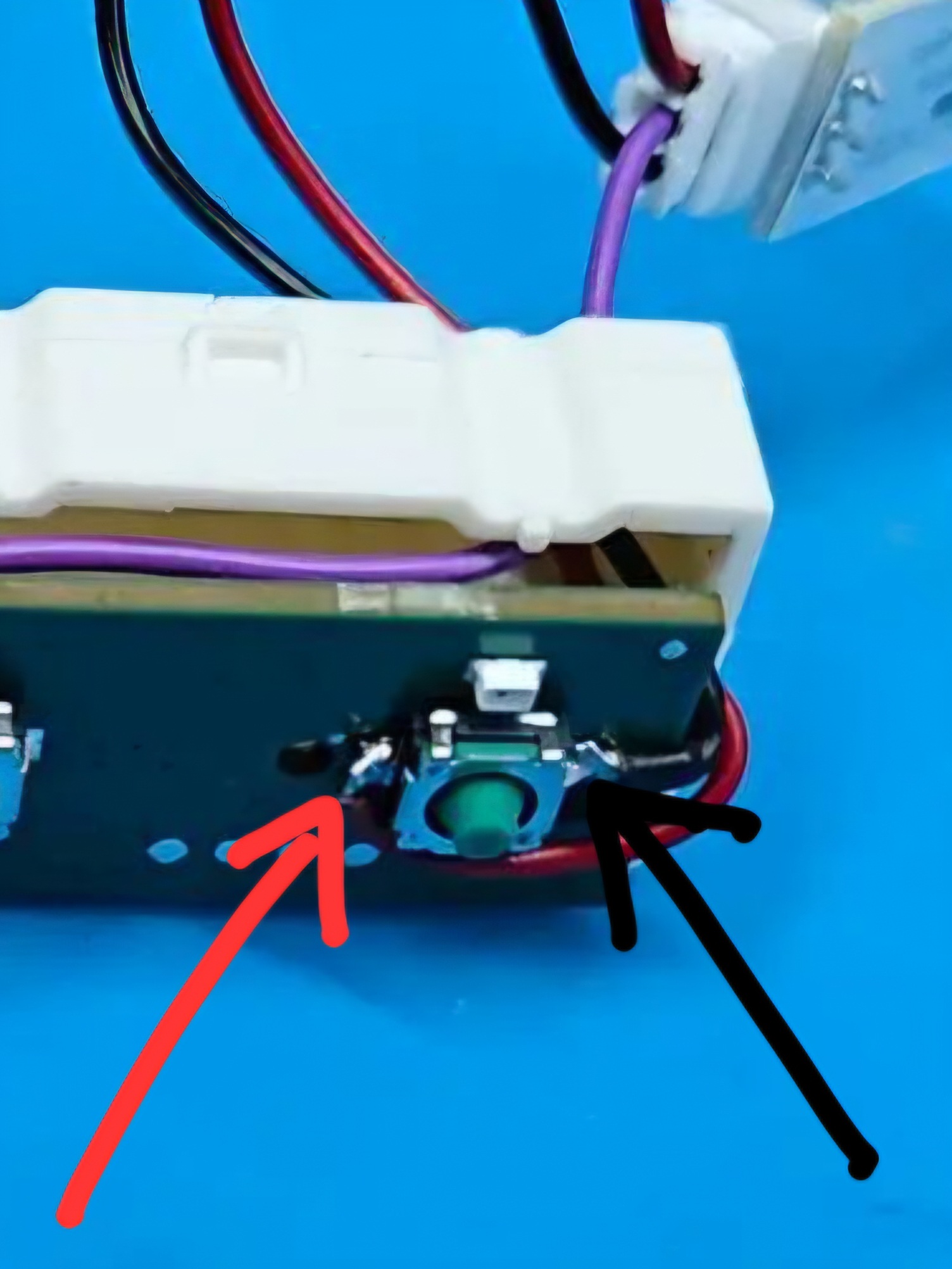

Нужно прозвонить кнопку на плате.

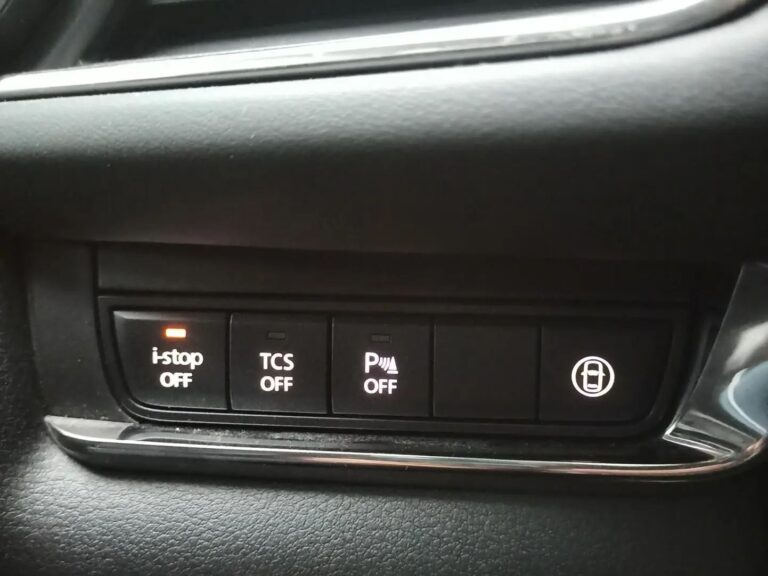

i-stop OFF
Япрния.
Правый руль.
14г.
Делитель напряжения.
Импульс кнопки около 1 секунды!
Сопротивление между контактами кнопки когда не зажата 1160 Ом.
Когда зажата 0 Ом.
Специальный Ленивчик с импульсом около 1 секунды и сопротивлением 0 Ом

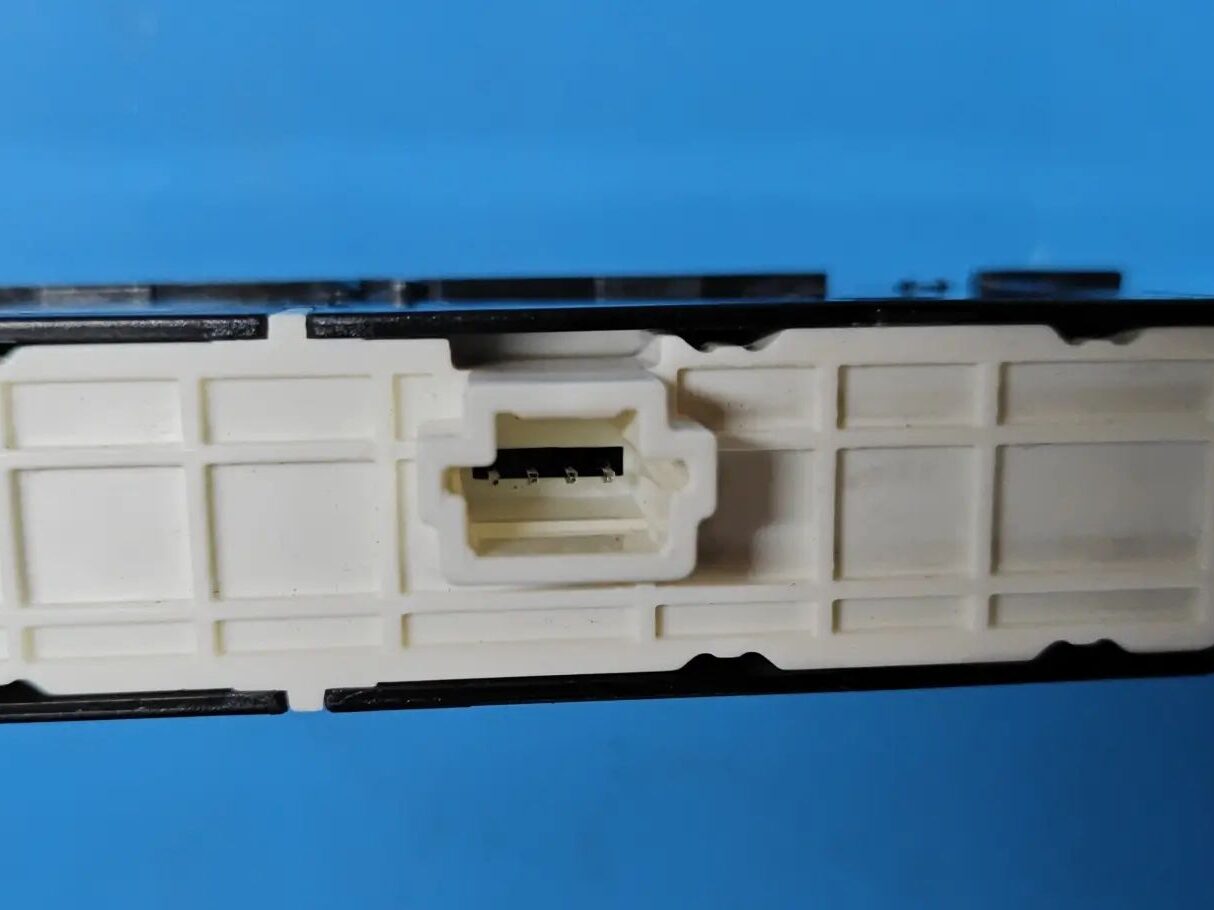

10pin
🟣 фиолетовый к — IGN по зажиганию
🔴 красный к — фиолетовый (pin10)
⚫️ чёрный к — чёрный (pin4)
