KIA Sportage 4G

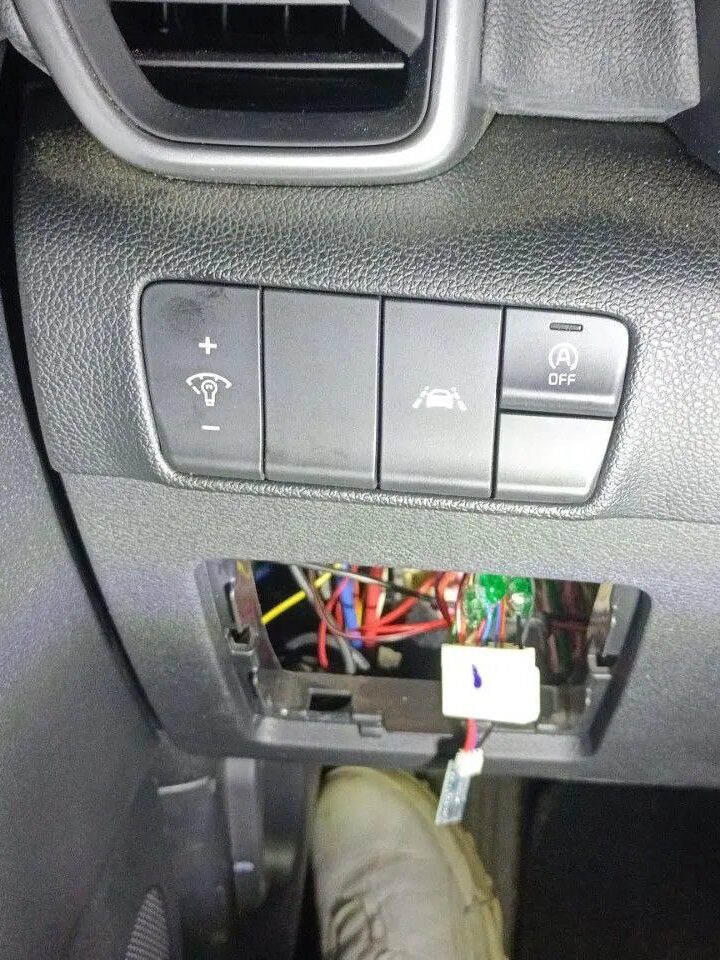

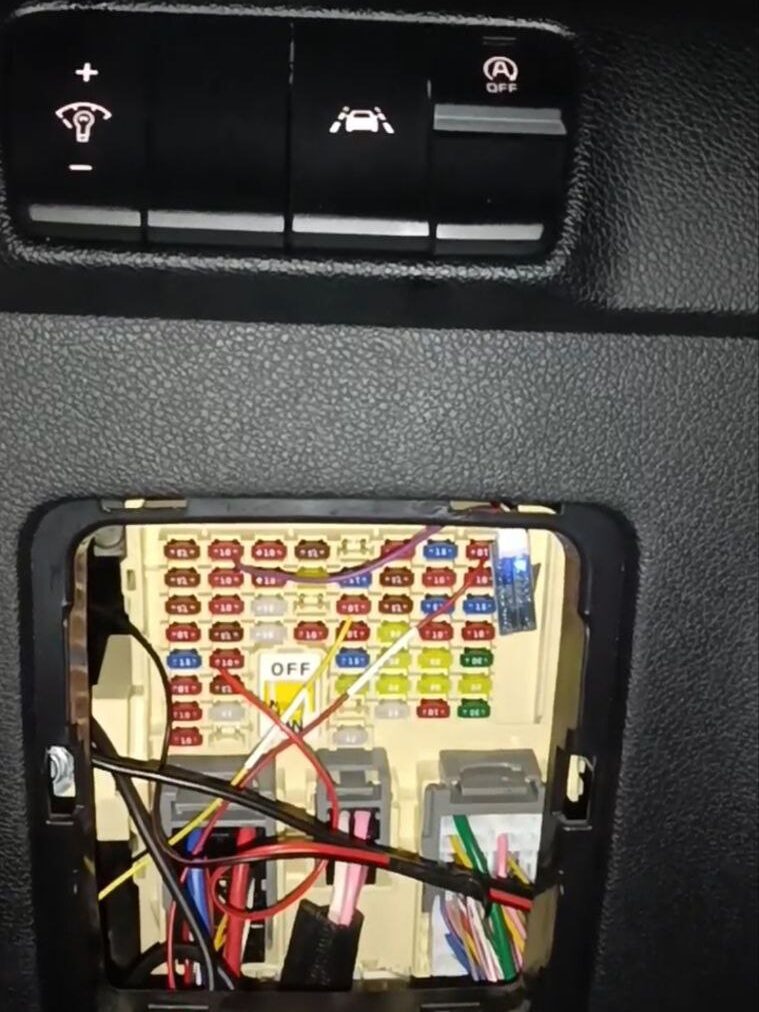

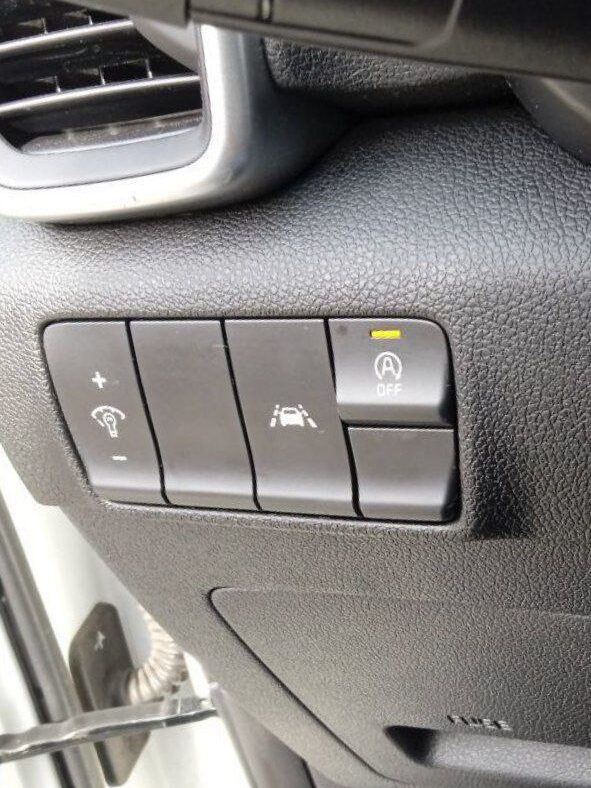

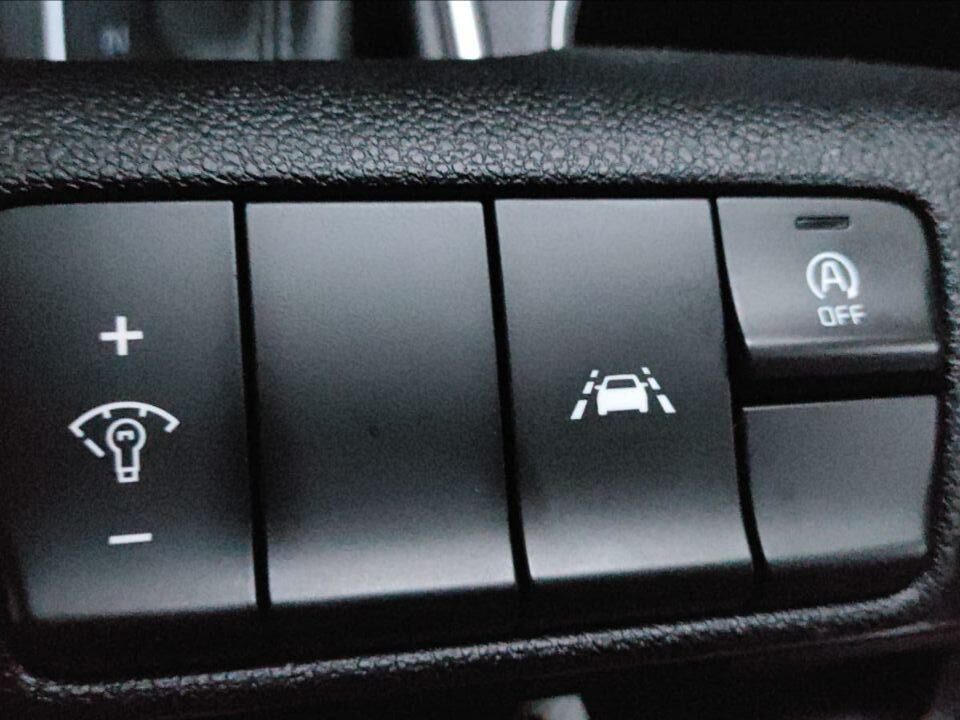

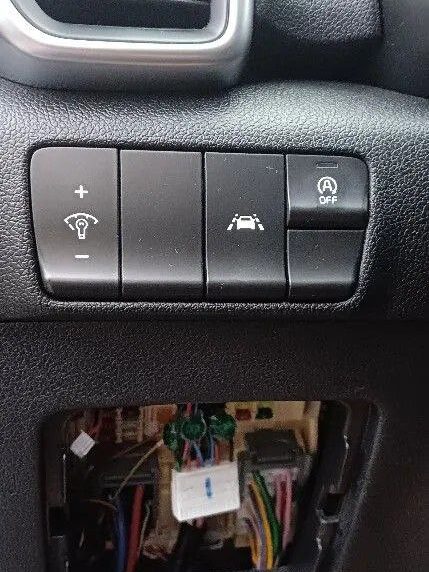

Auto Stop ISG

Корея

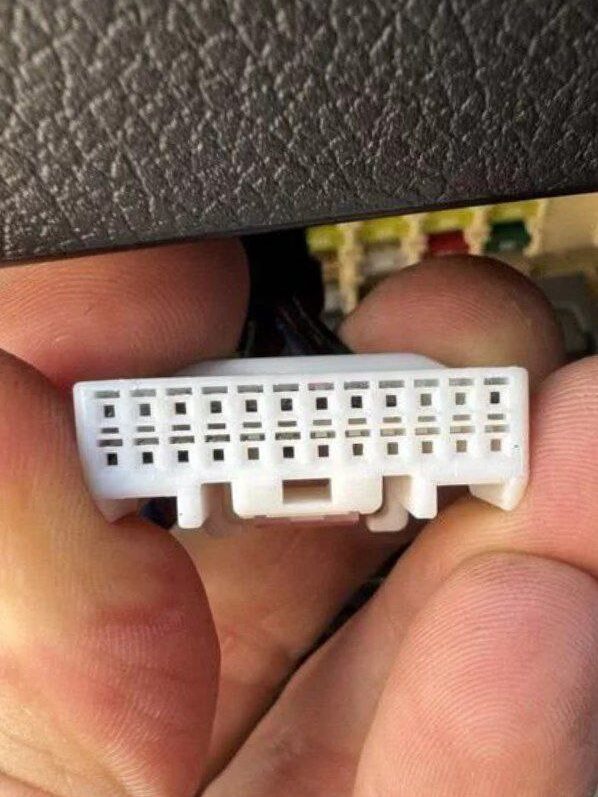

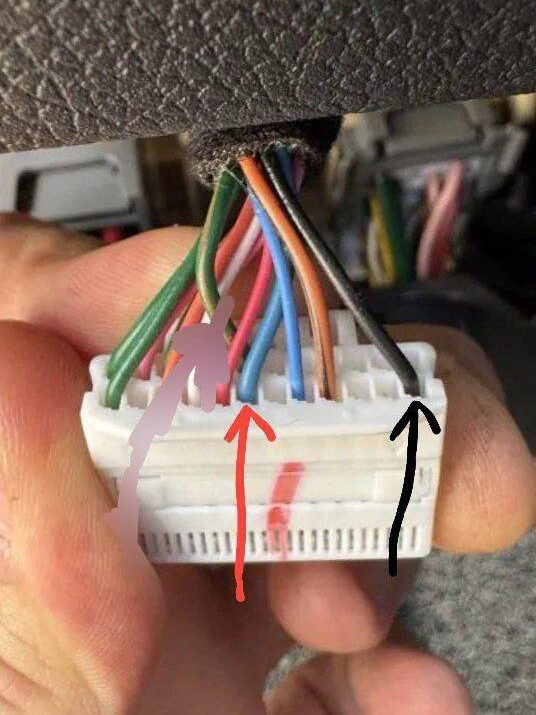

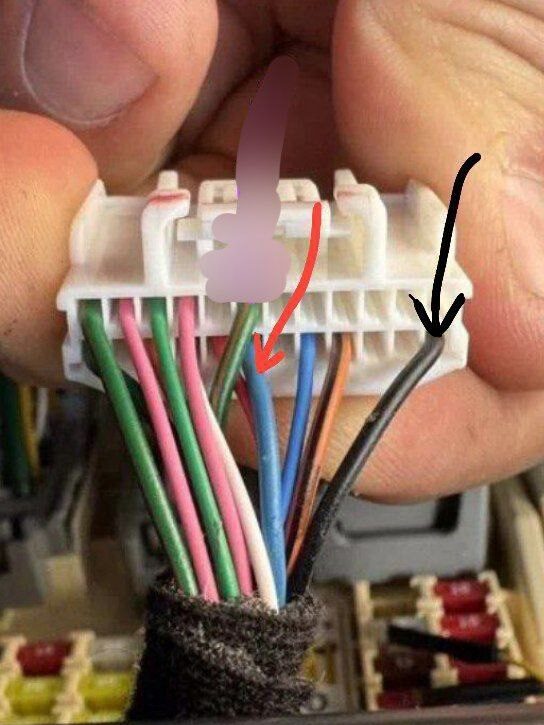

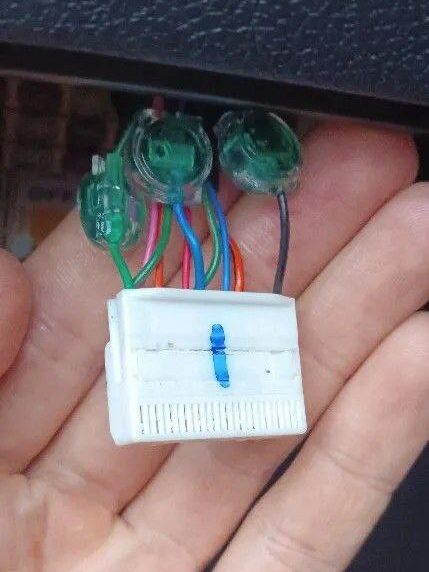

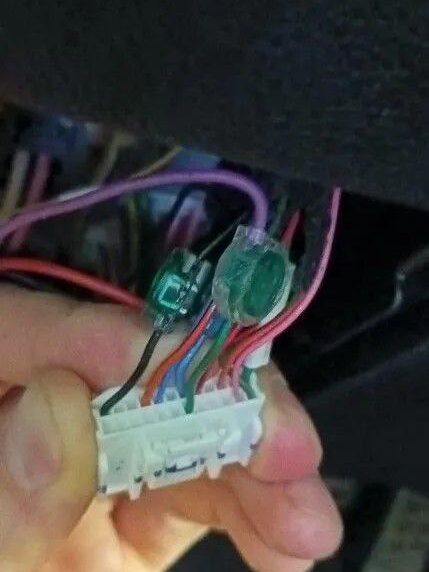

M23 — 24pin
🟣 фиолетовый к — предохранитель IGN по зажиганию
🔴 красный к — синий (pin18)
⚫️ чёрный к — чёрный (pin24)

На колодке держится питание от 10 сек до 2 минут..

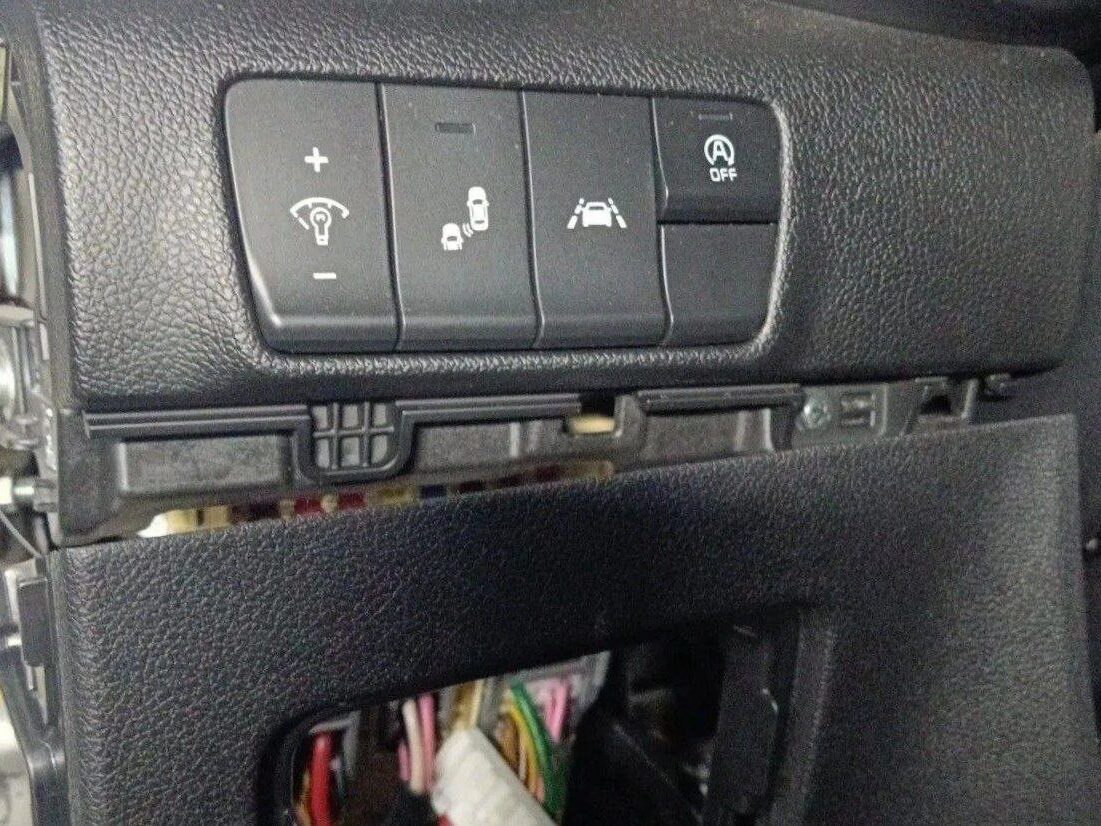

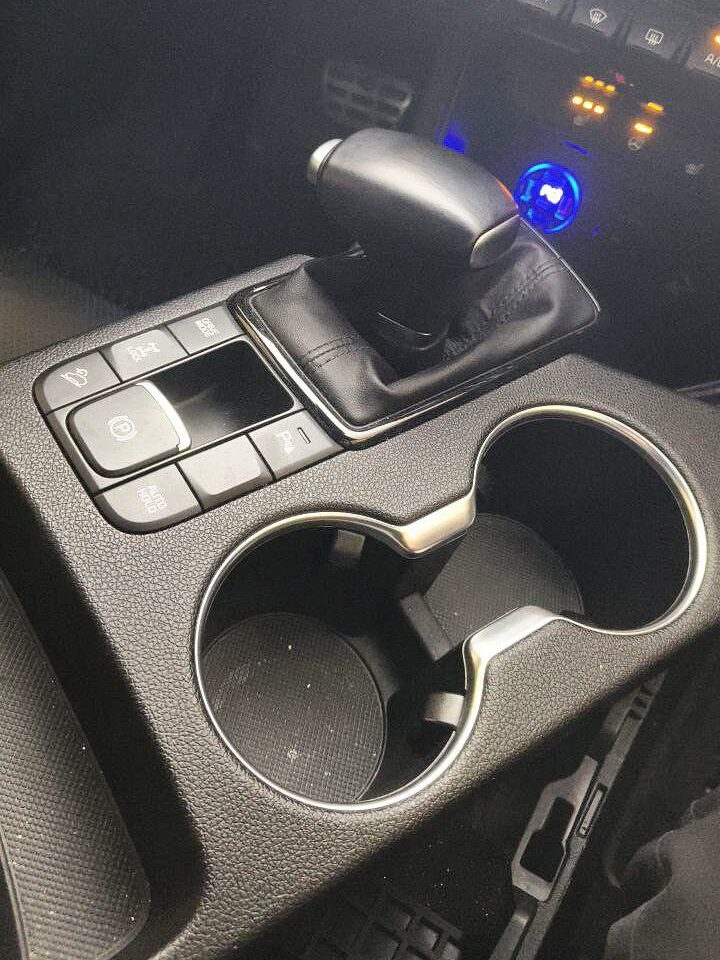

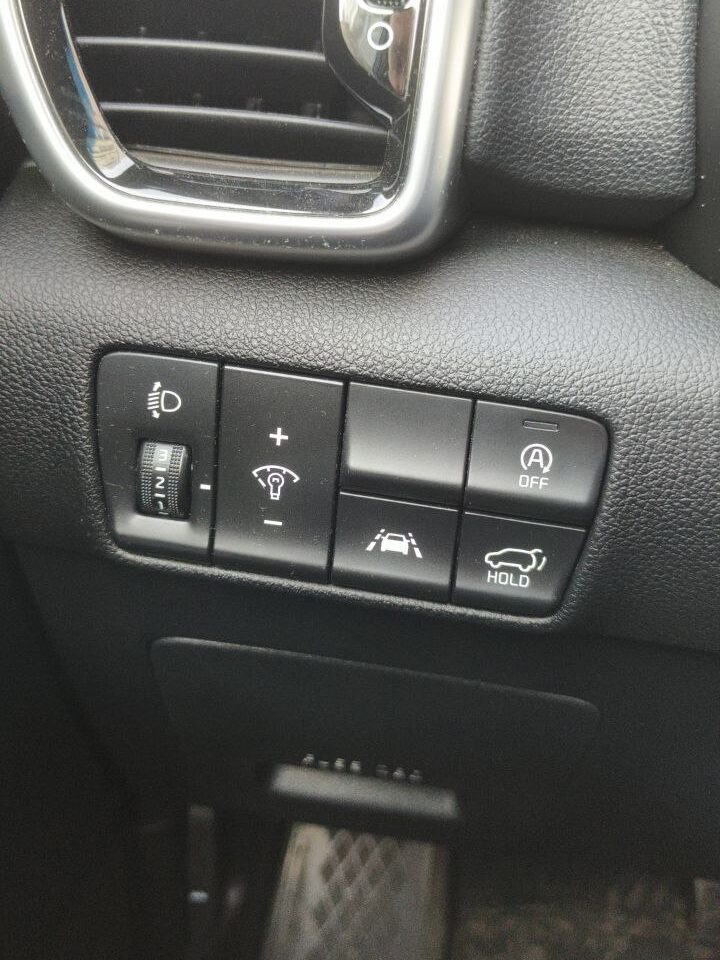

Auto Hold

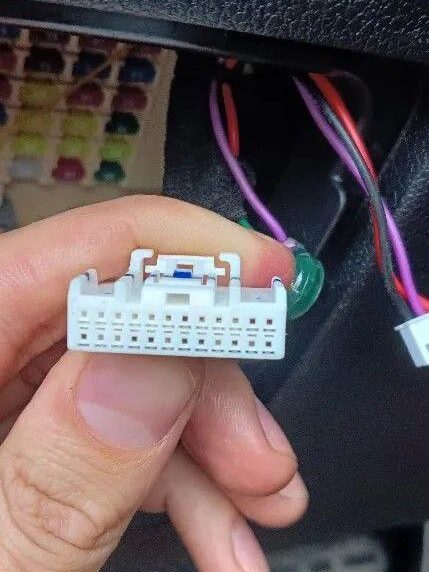

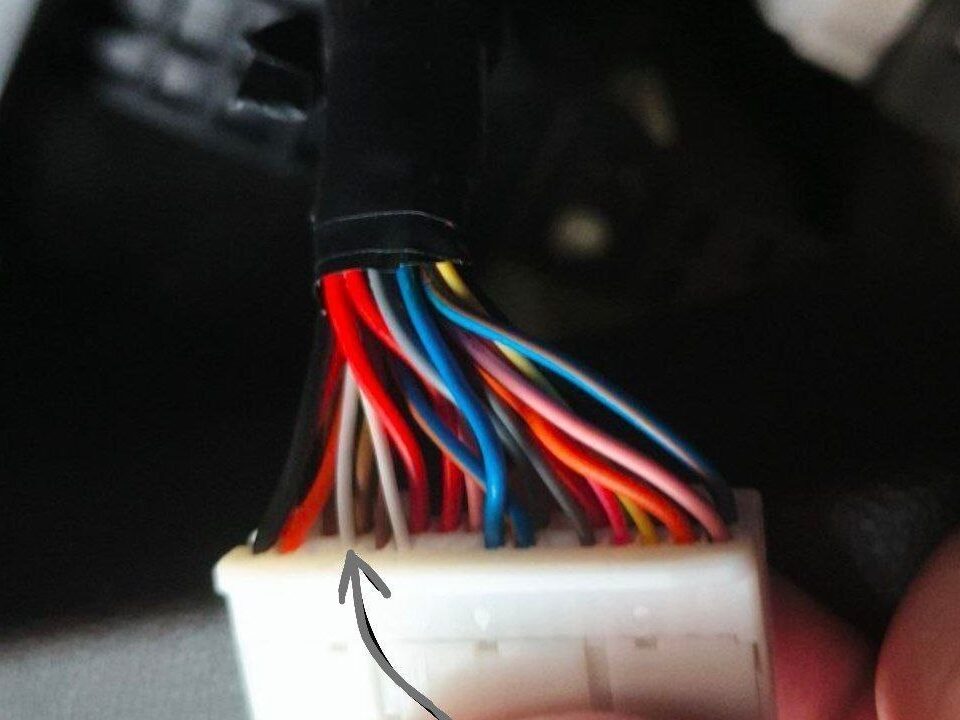

F61 — 24pin
🟣 фиолетовый к — бирюзовый (pin10)
⚪️ серый к — серый (pin20)

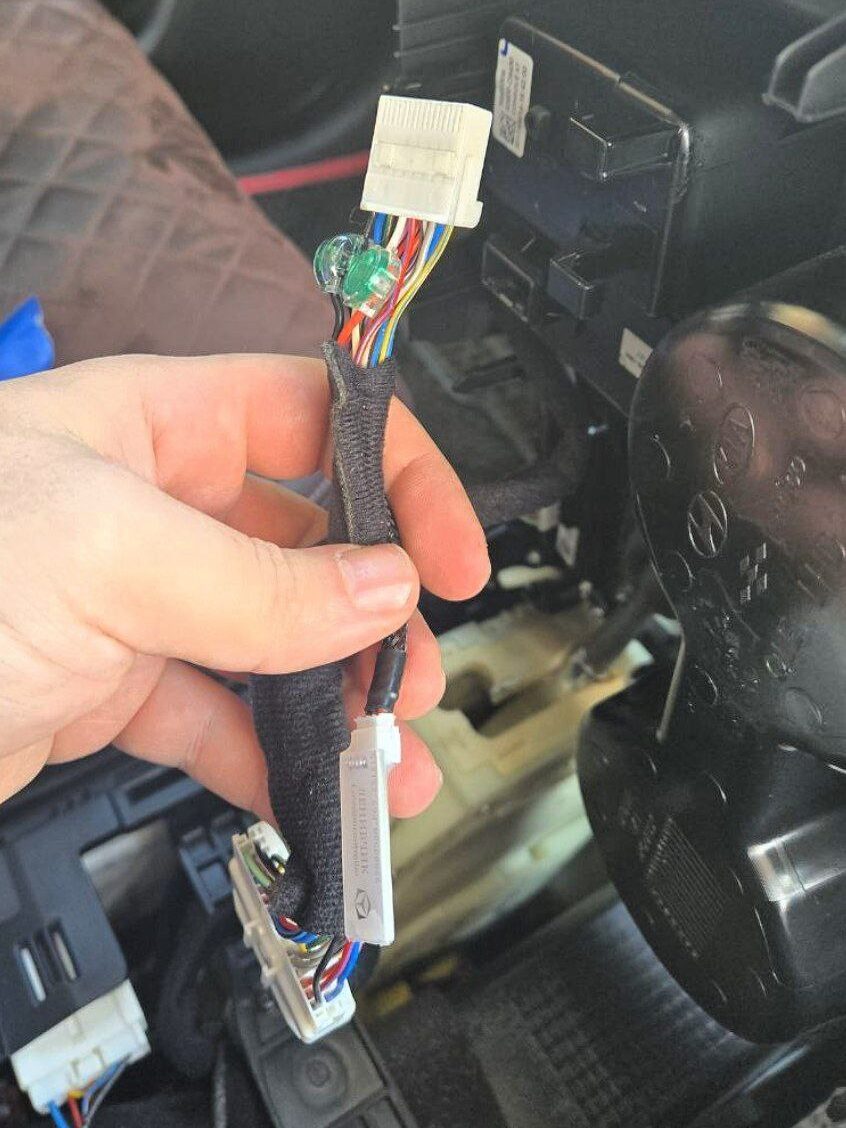

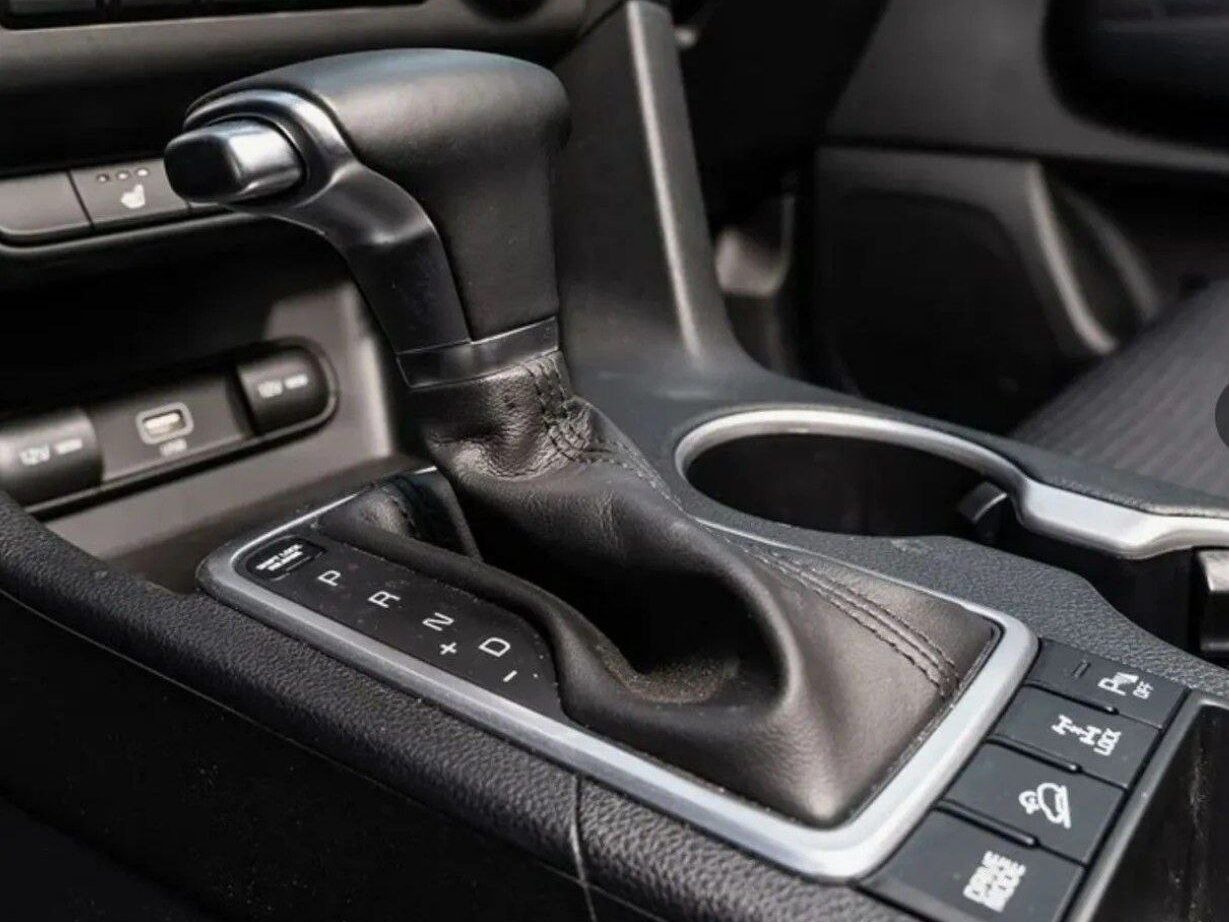

Drive Mode

Переключение на режим «Sport» после запуске автомобиля.

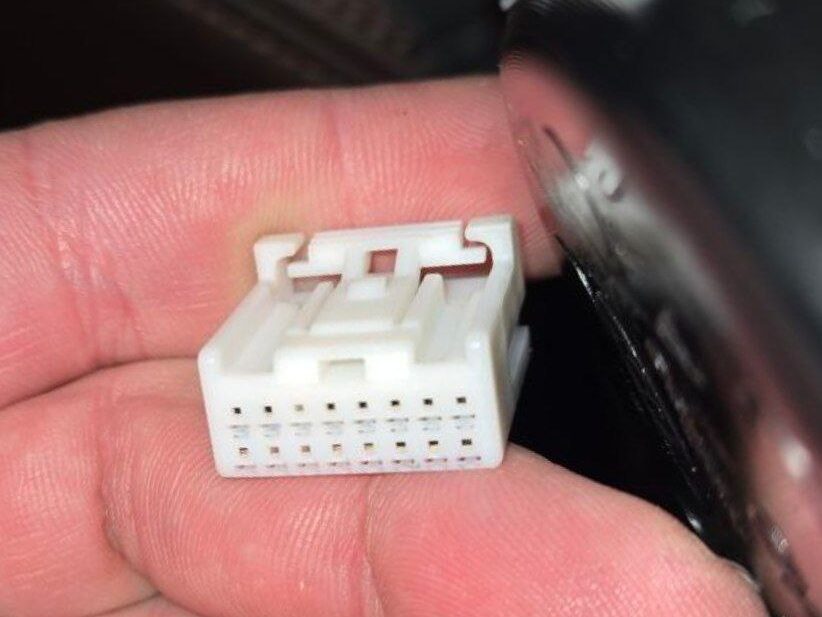

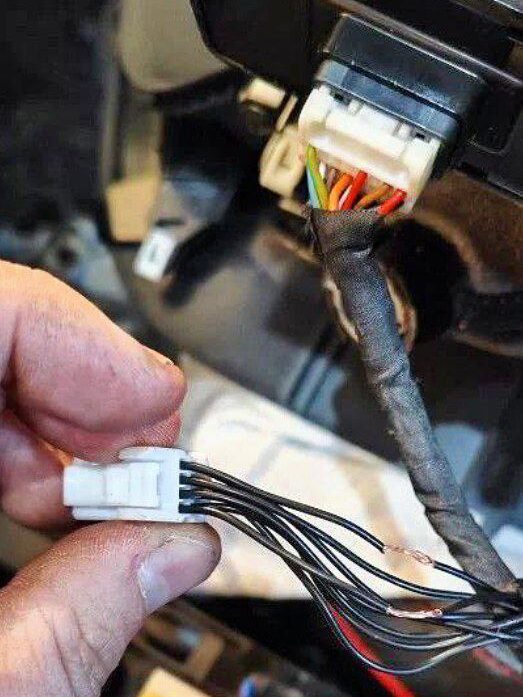

16pin — F62
🟣 фиолетовый к — зелёный/оранжевый (pin7)
🔴 красный к — белый (pin13)
⚫️ чёрный к — чёрный (pin16)

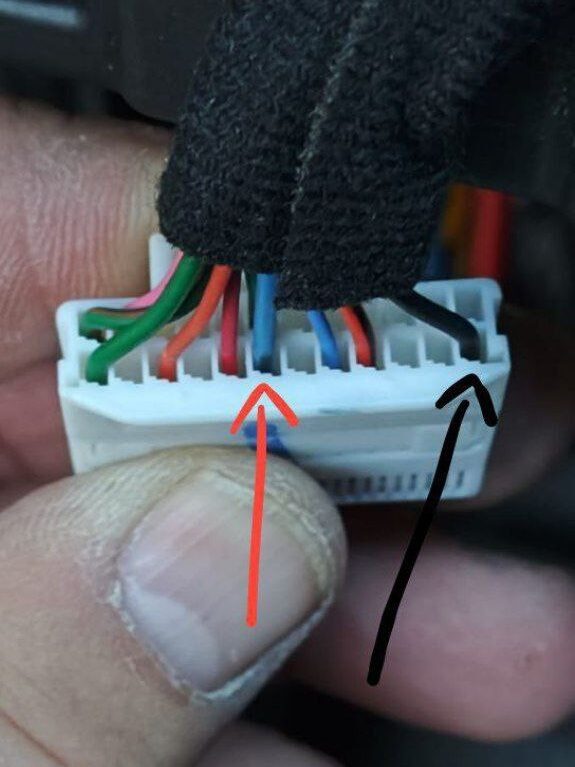

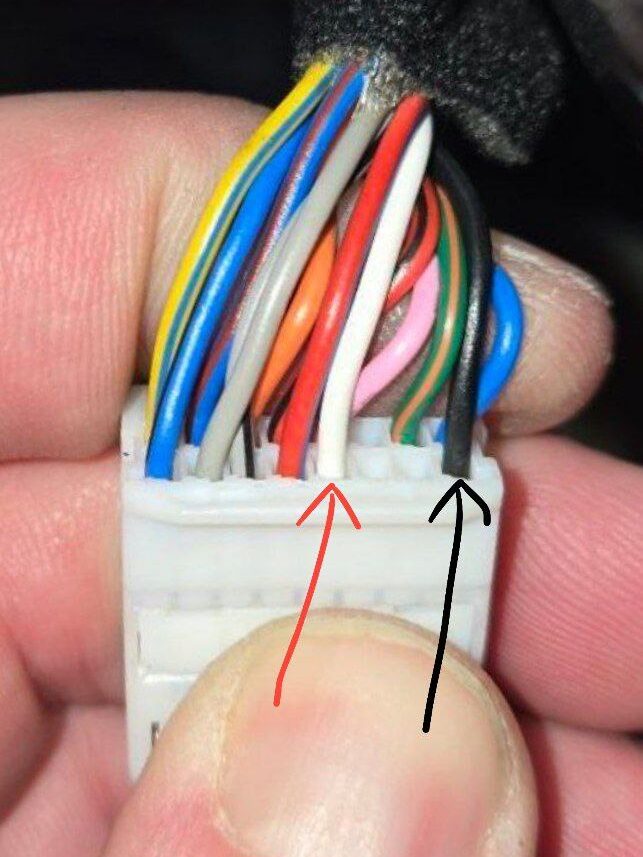

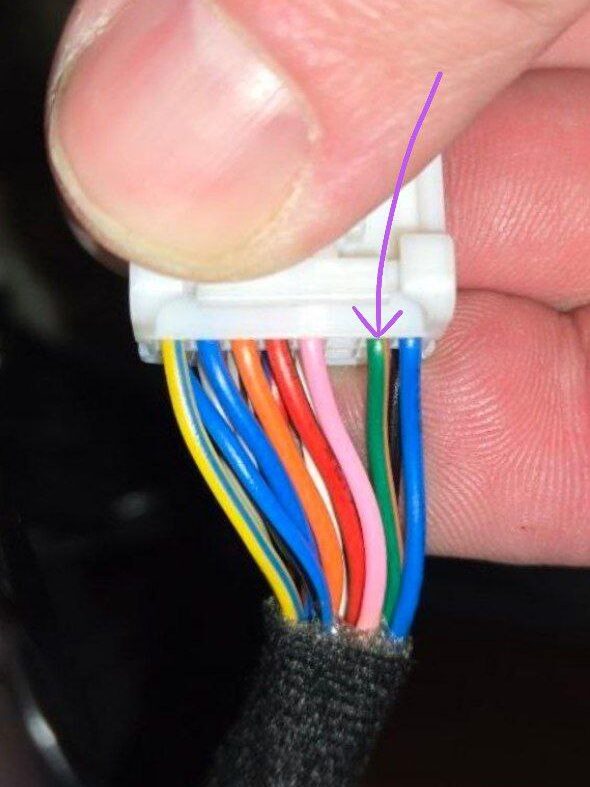

24pin — F61
🟣 фиолетовый к — зелёный/оранжевый (pin10)
🔴 красный к — белый (pin21)
⚫️ чёрный к — чёрный (pin24)

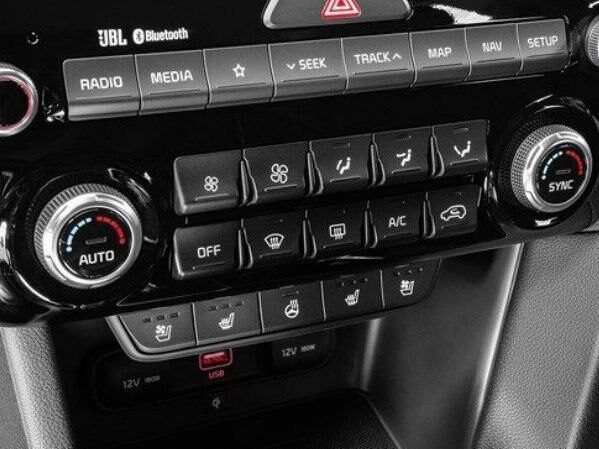

Heater

DMcontroller — модуль с памятью.
Включает подогрев после каждого запуска авто. Зажав кнопку к которой его подключили более 5 секунд — можно включить или выключить модуль.

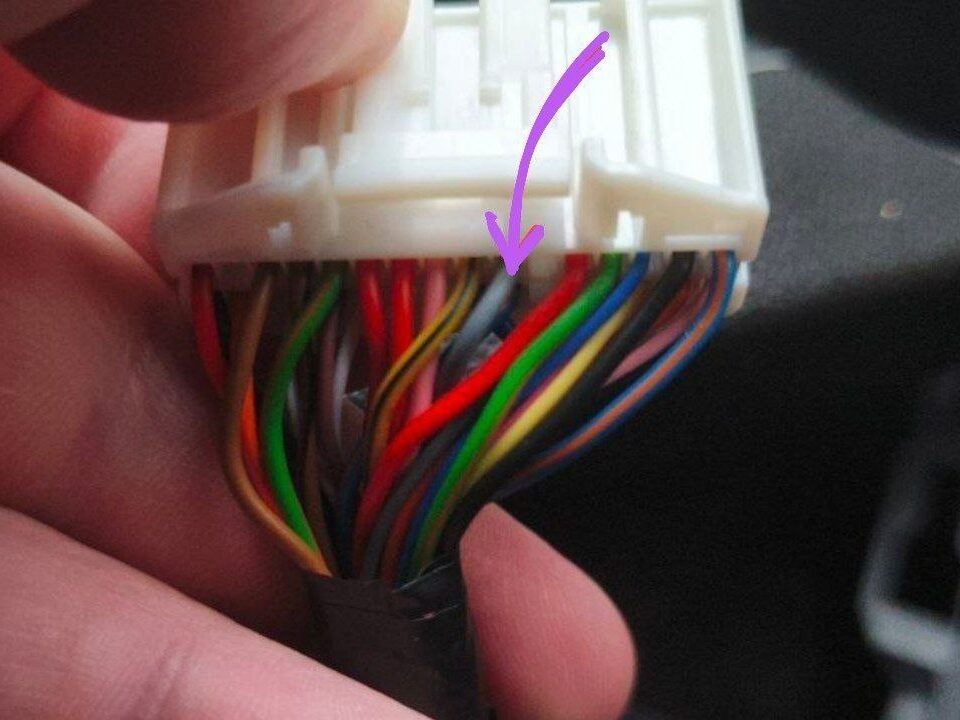

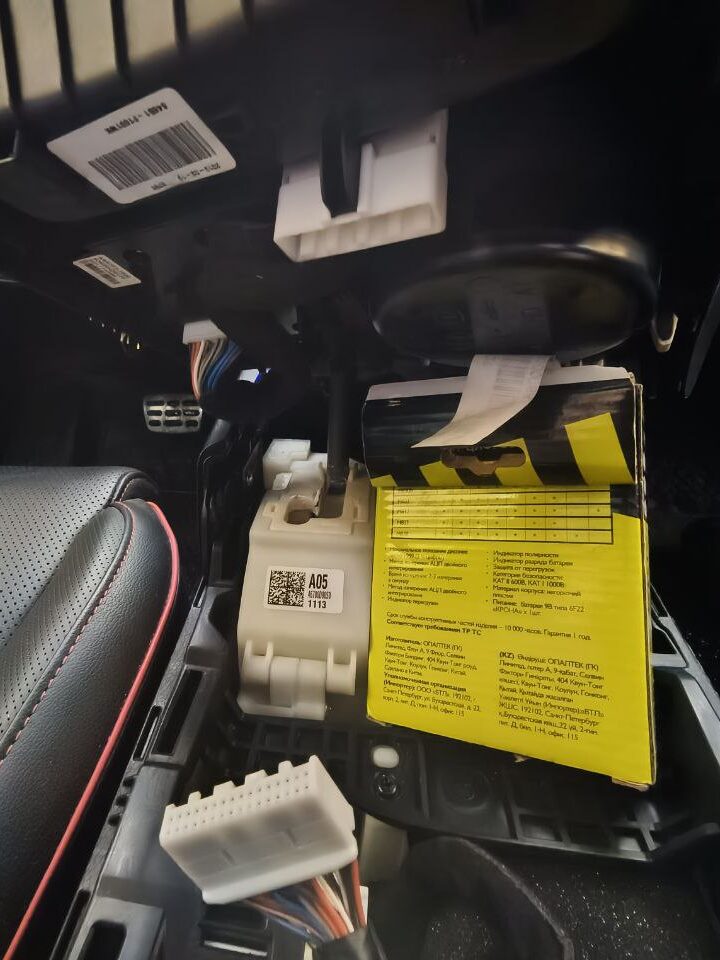

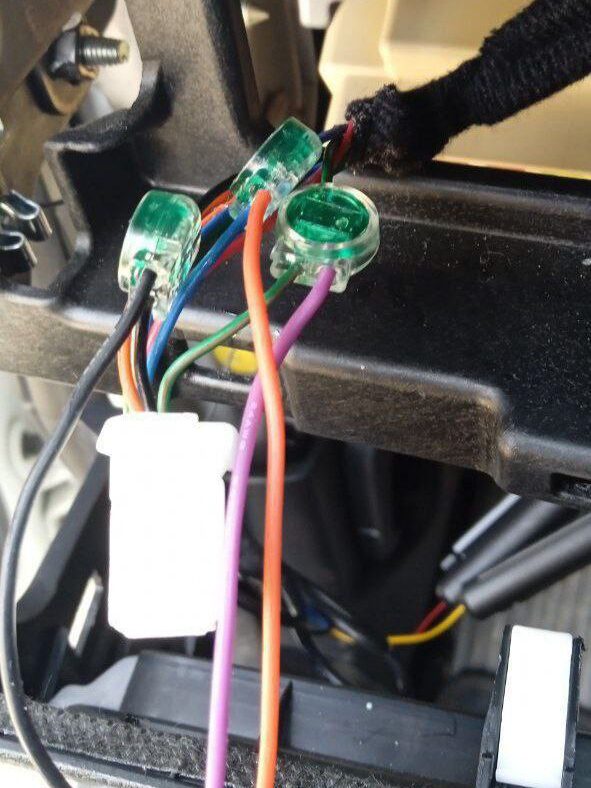

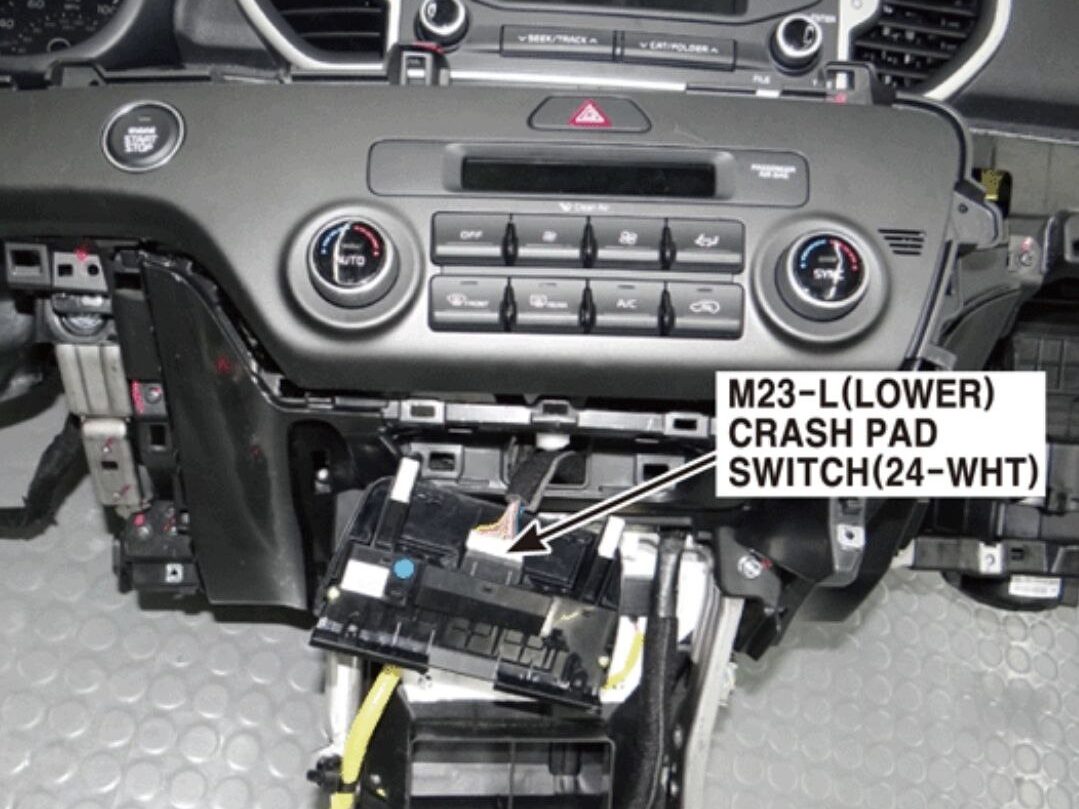

M23-L — 24pin
🟣 фиолетовый к — зажигание АСС
🔴 красный к — красный (pin23)
⚫️ чёрный к — чёрный (pin17)

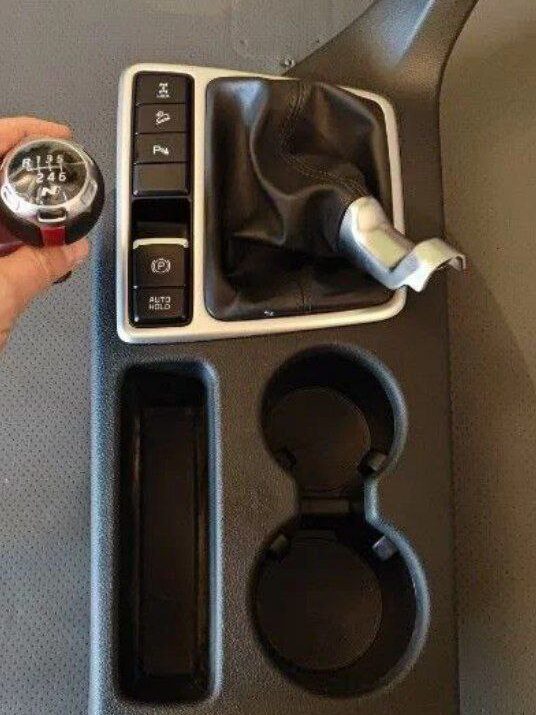

AutoHold

16-20 гг.
МЕХАНИКА
Контроллер с паузой около 1 мин. перед импульсом.

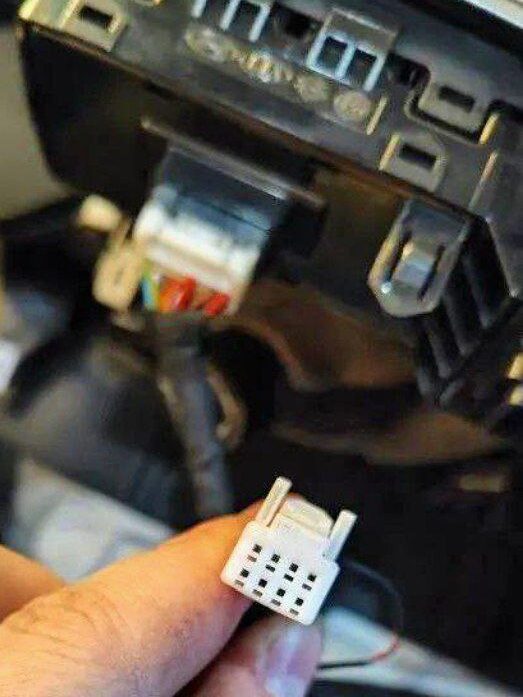

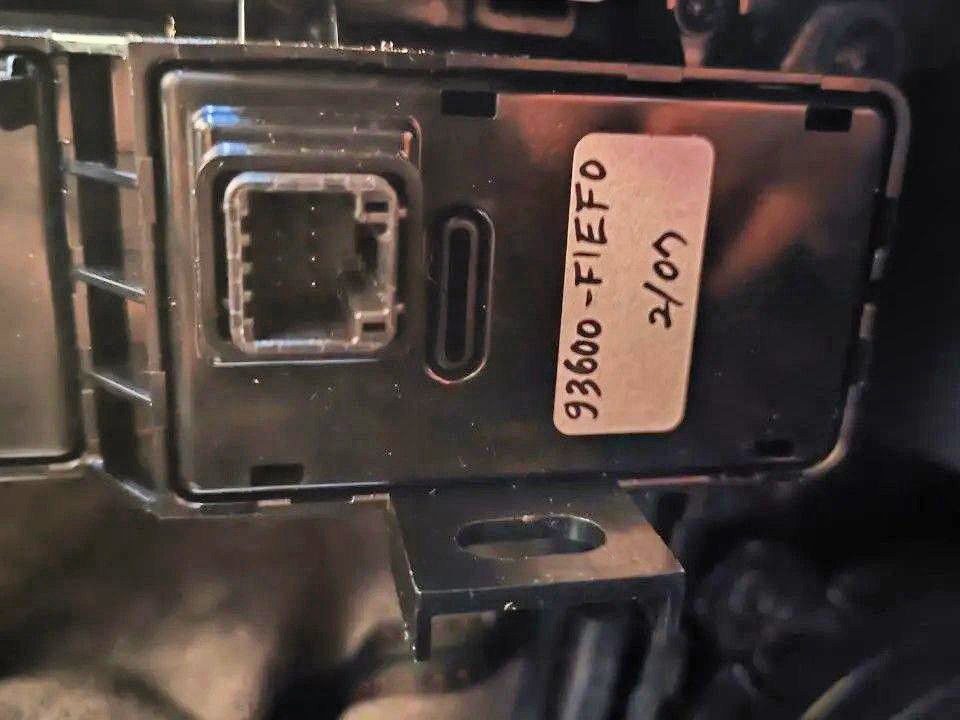

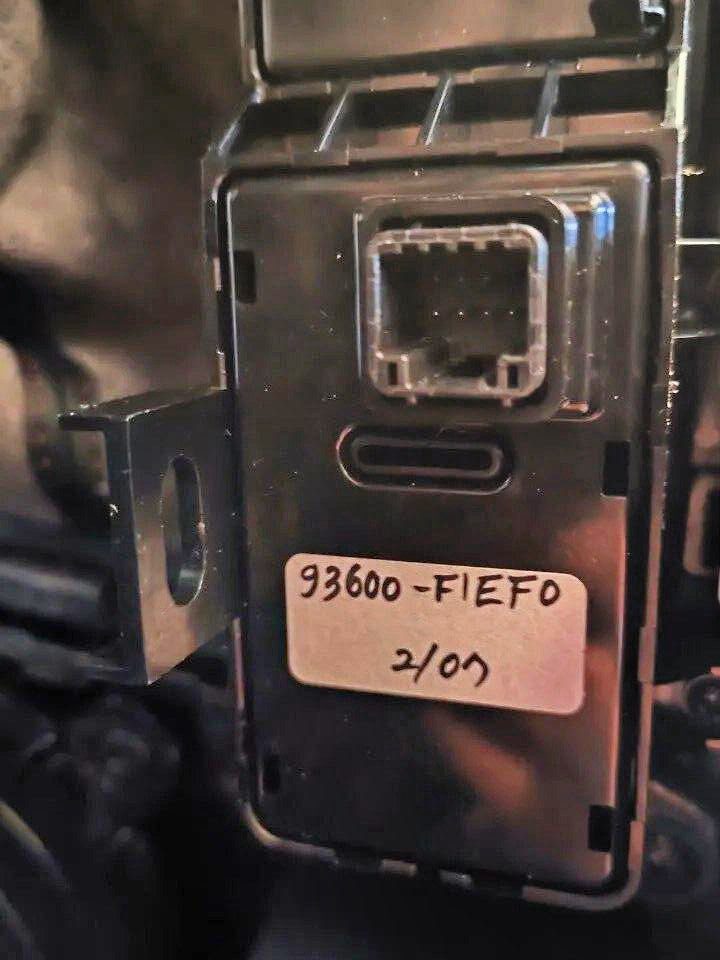

8pin — F82
🟣 фиолетовый к — розовый/чёрный (pin1)
⚪️ серый к — коричневый/чёрный (pin4)
