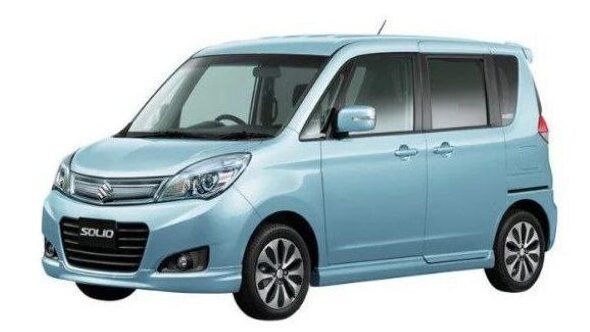

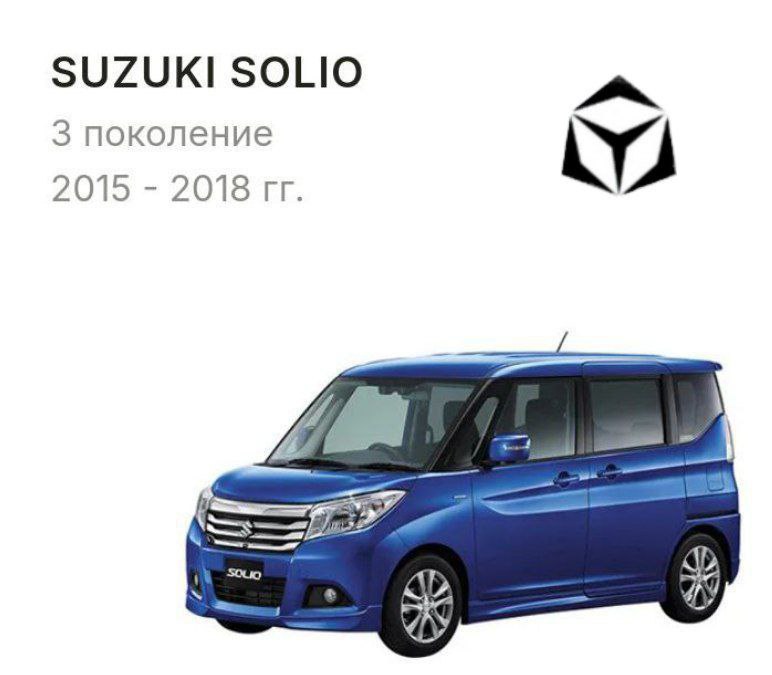

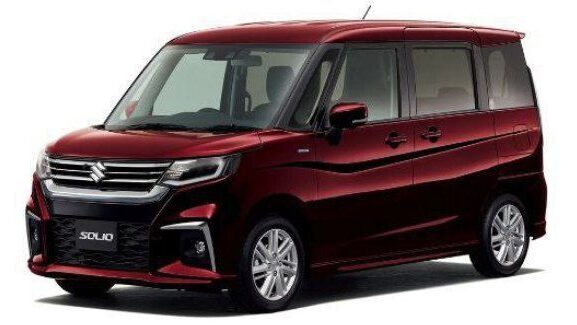

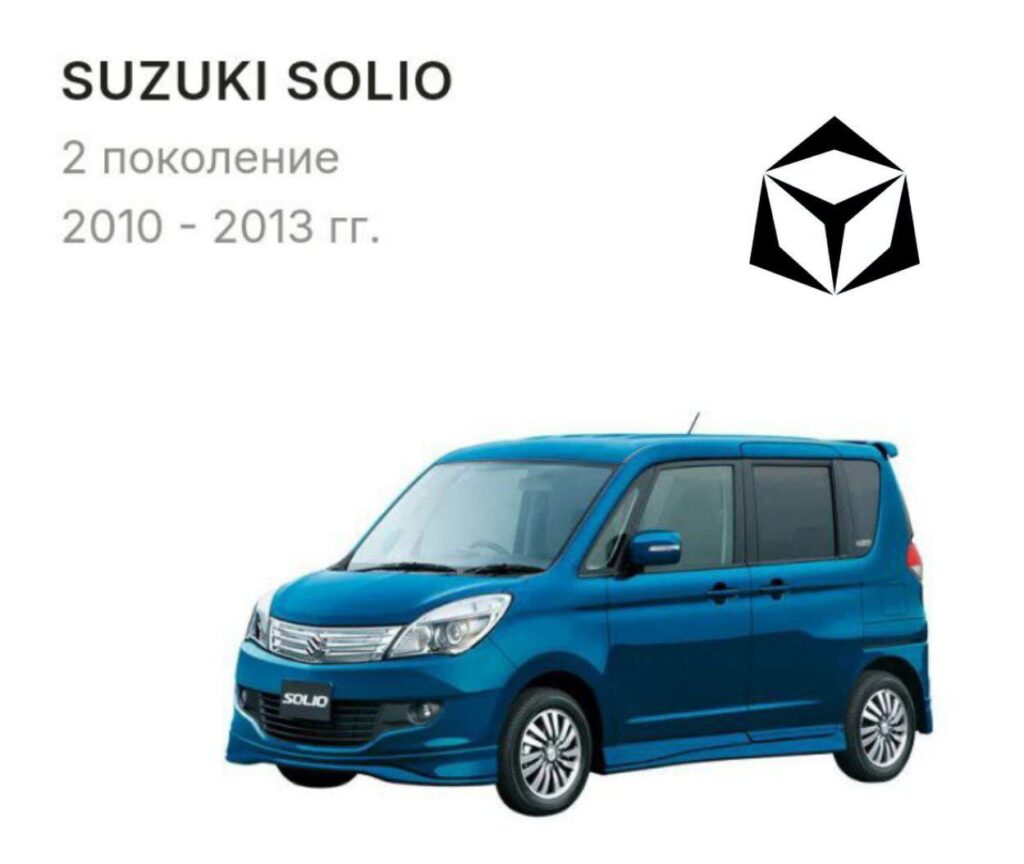

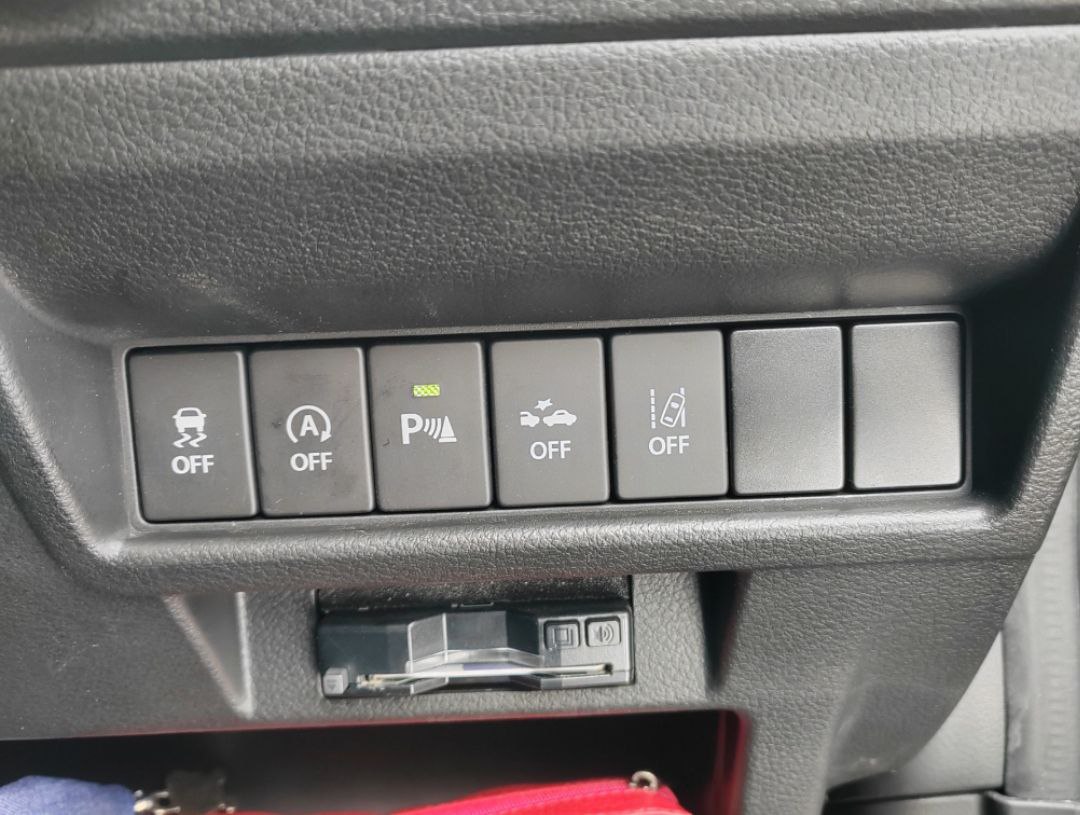

SUZUKI Solio

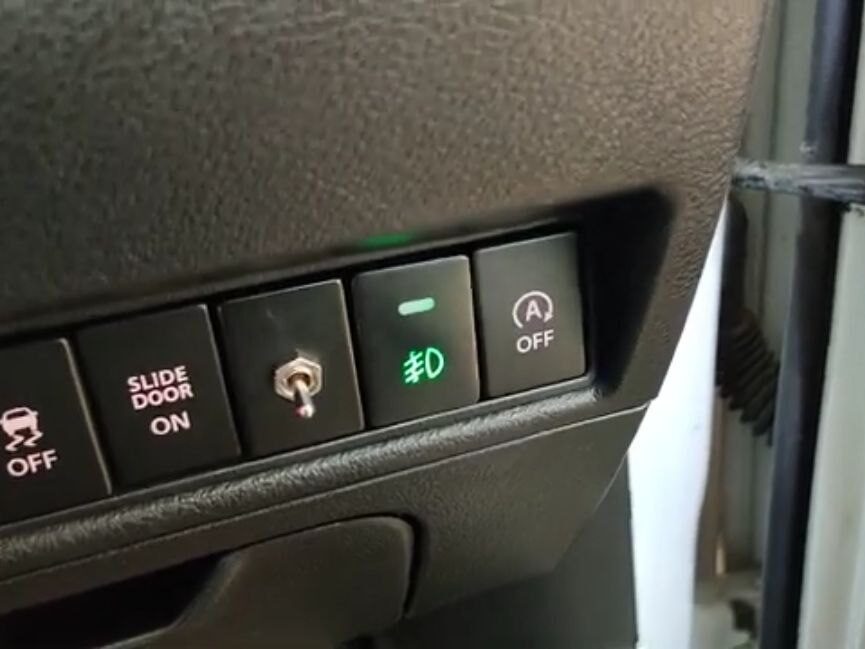

Auto Stop +

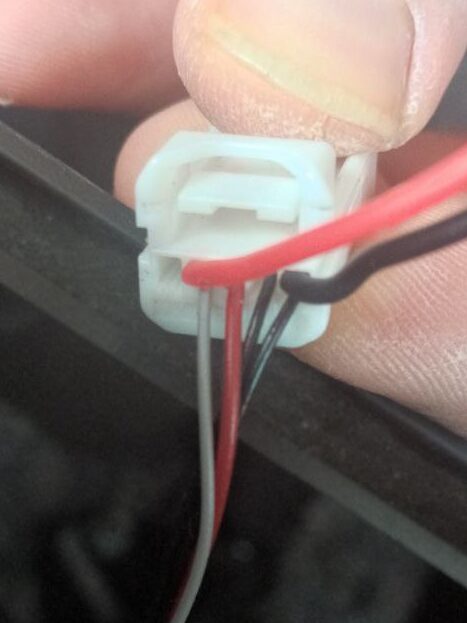

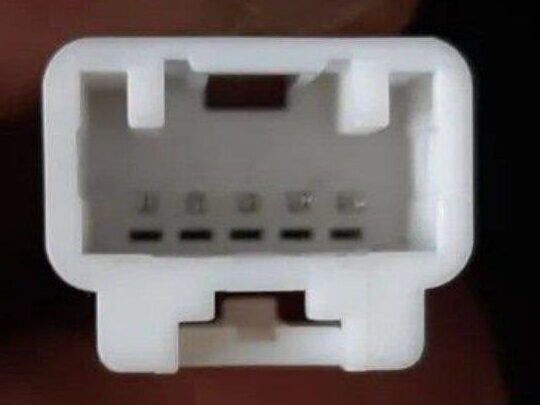

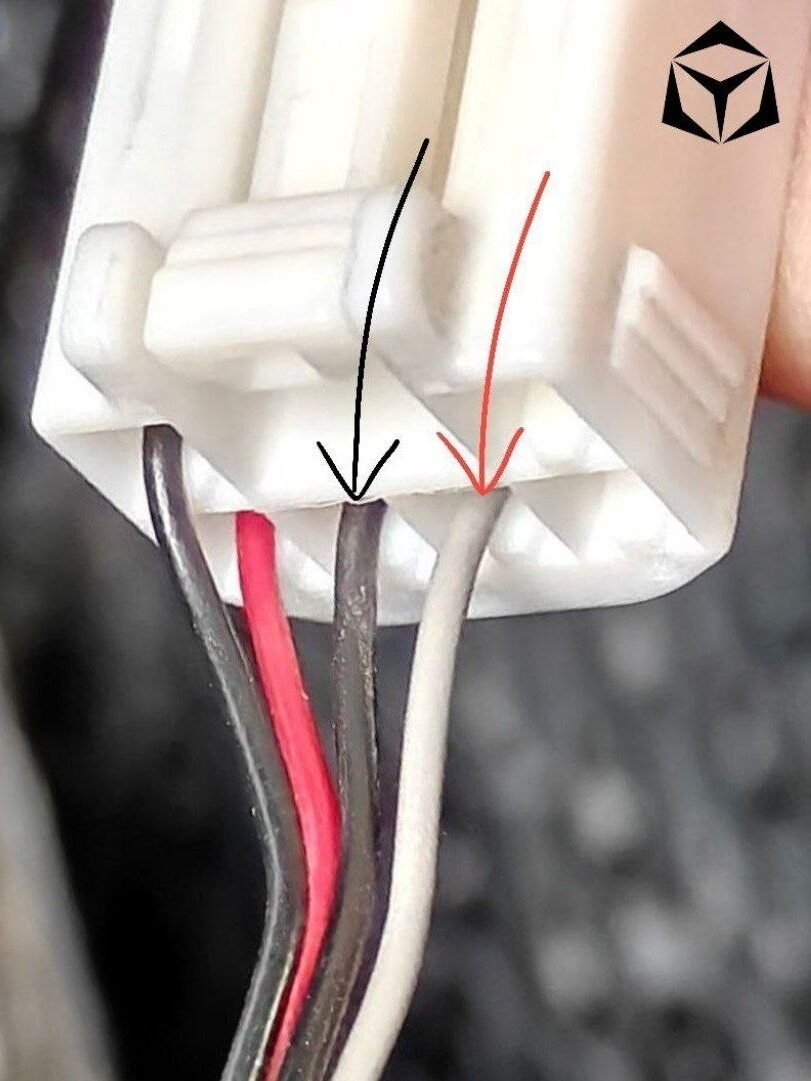

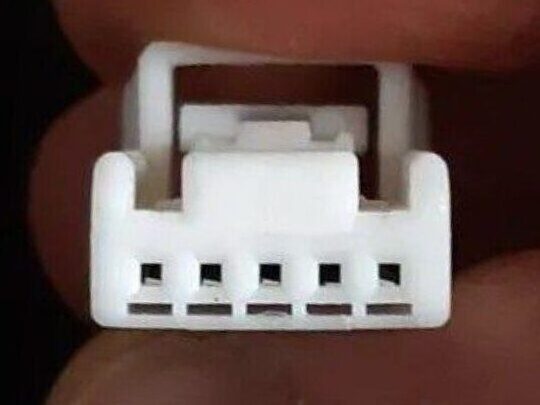

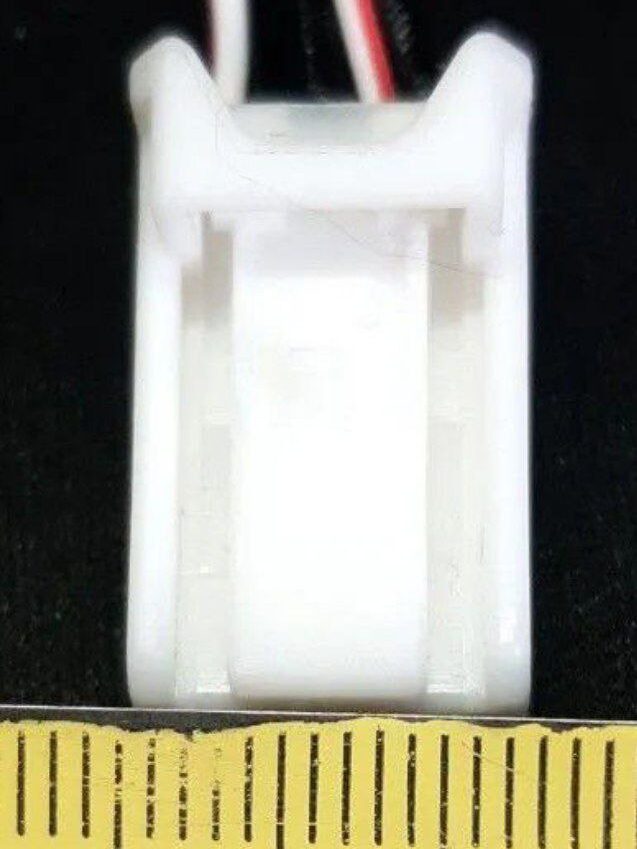

5pin

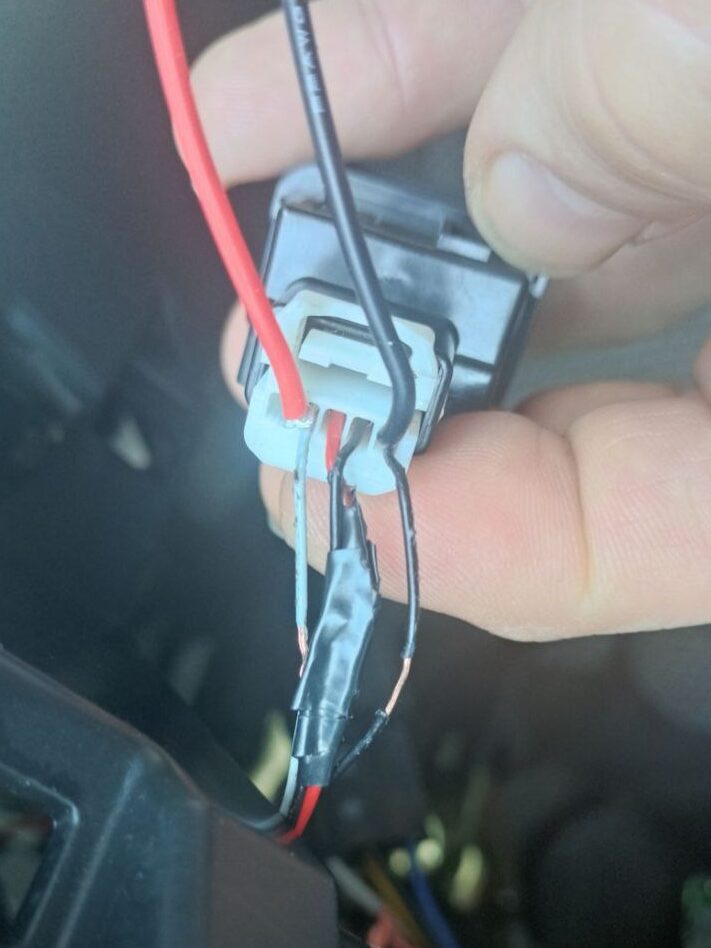

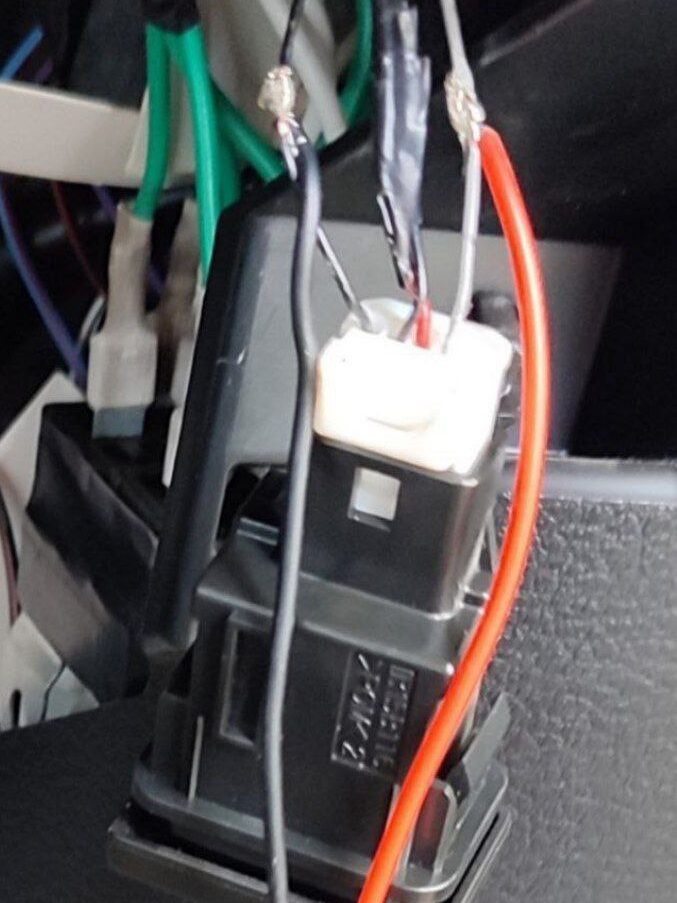

🟣 фиолетовый к — АСС по зажиганию (IGN), не подключайте к красным проводам в колодках: у Suzuki это подсветка кнопок по датчику освещения или габаритам!
🔴 красный к — серый (pin2)

серый к — масса GND
⚫️ чёрный к — чёрный (pin5)

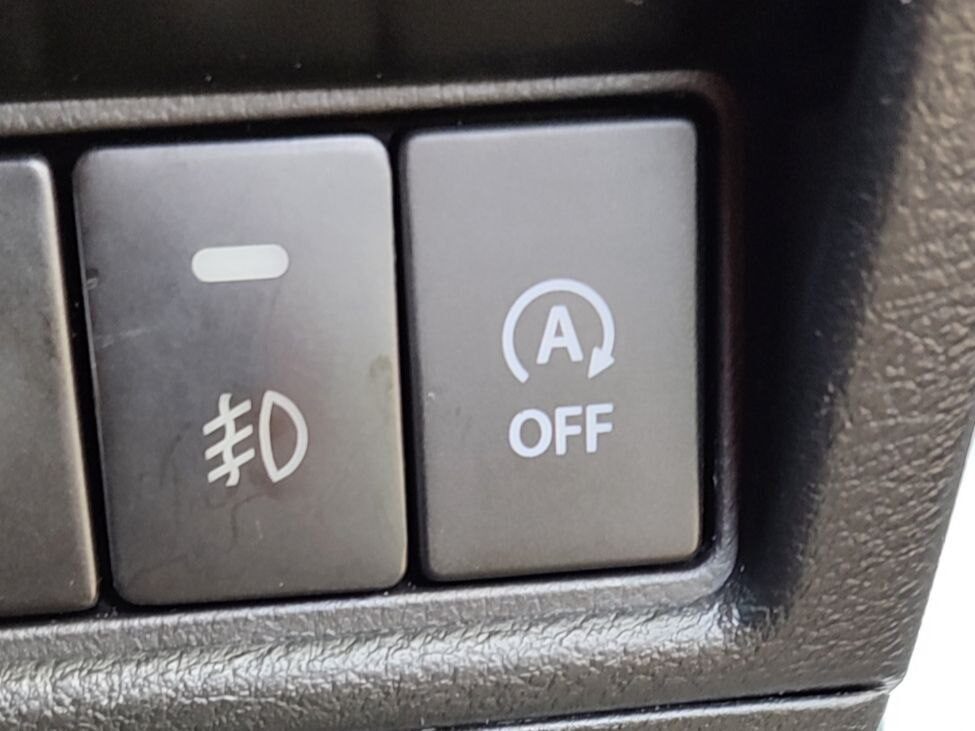

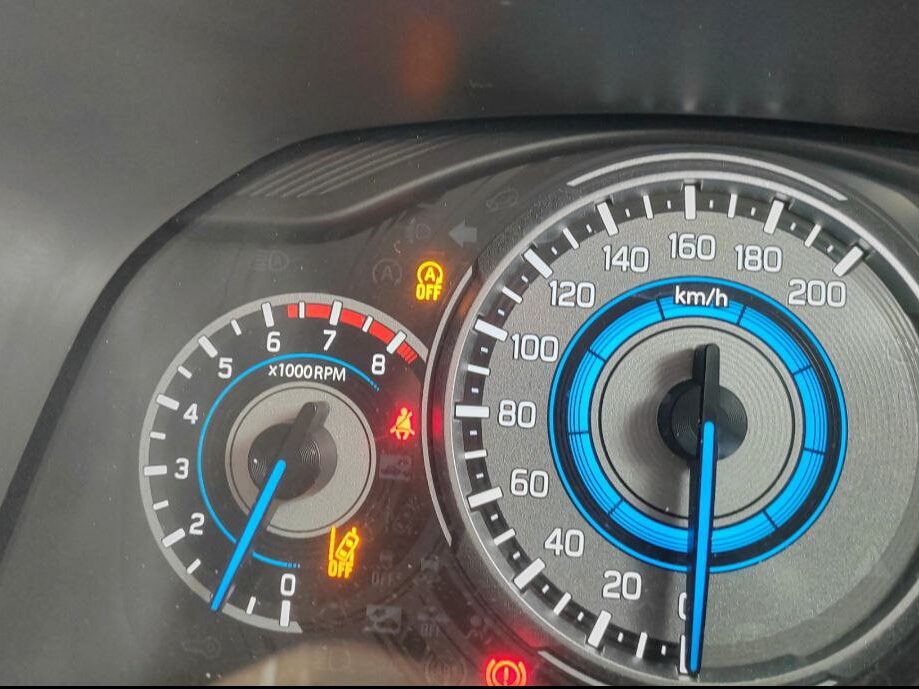

Auto Stop —

Импульс около 1 сек.

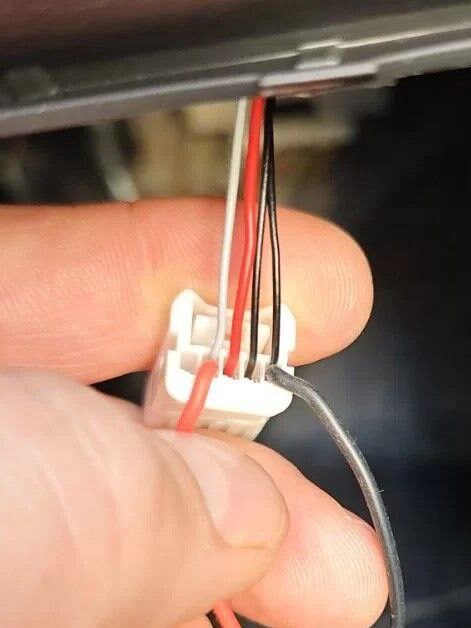

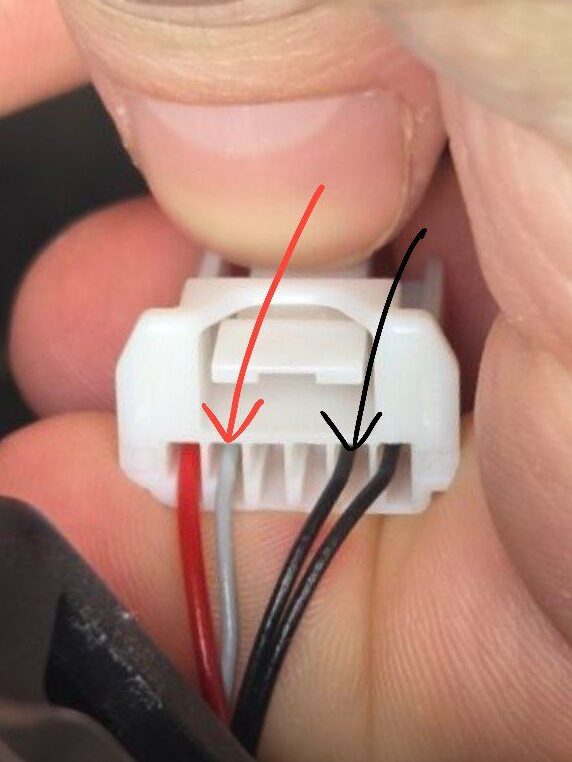

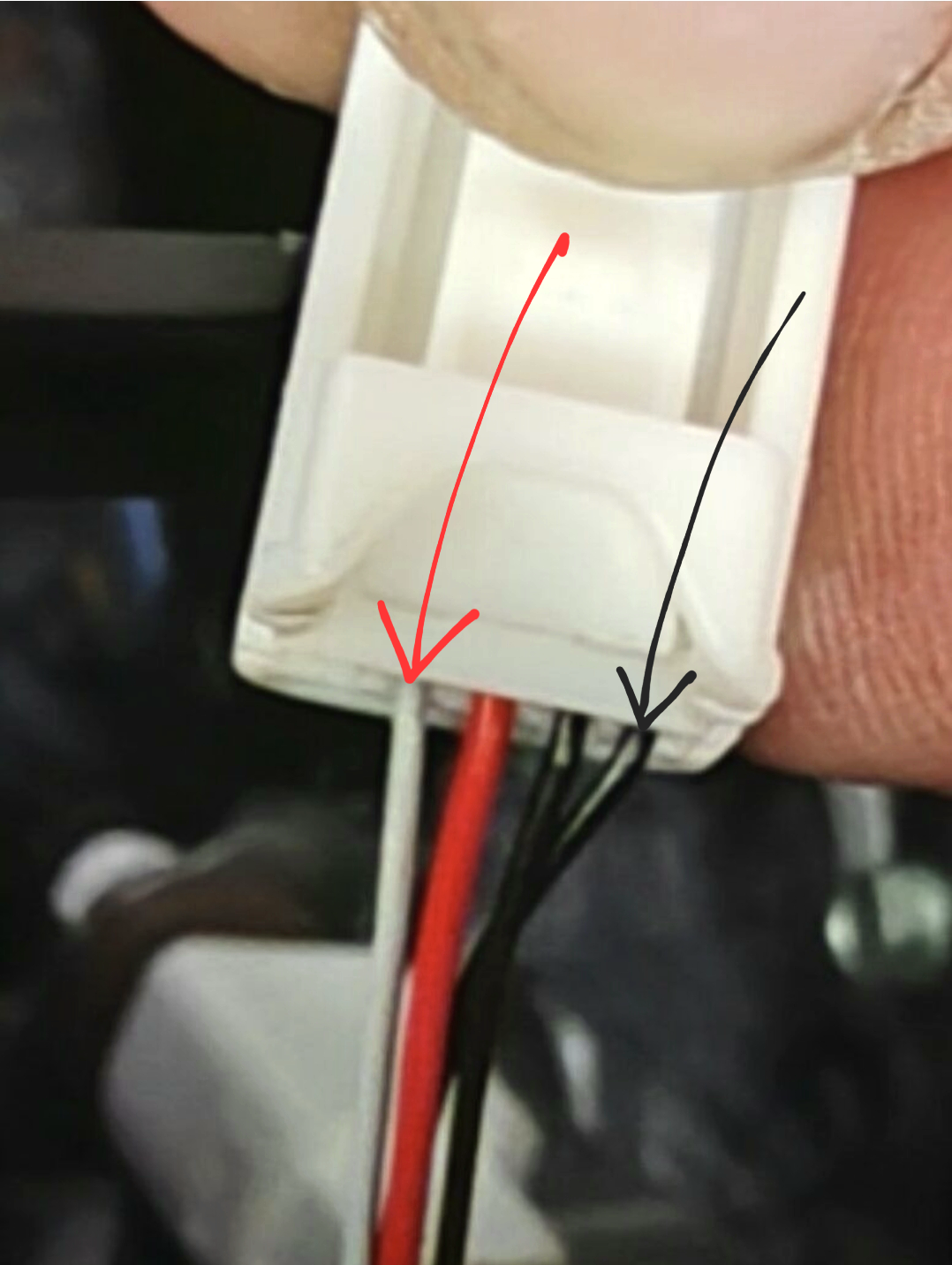

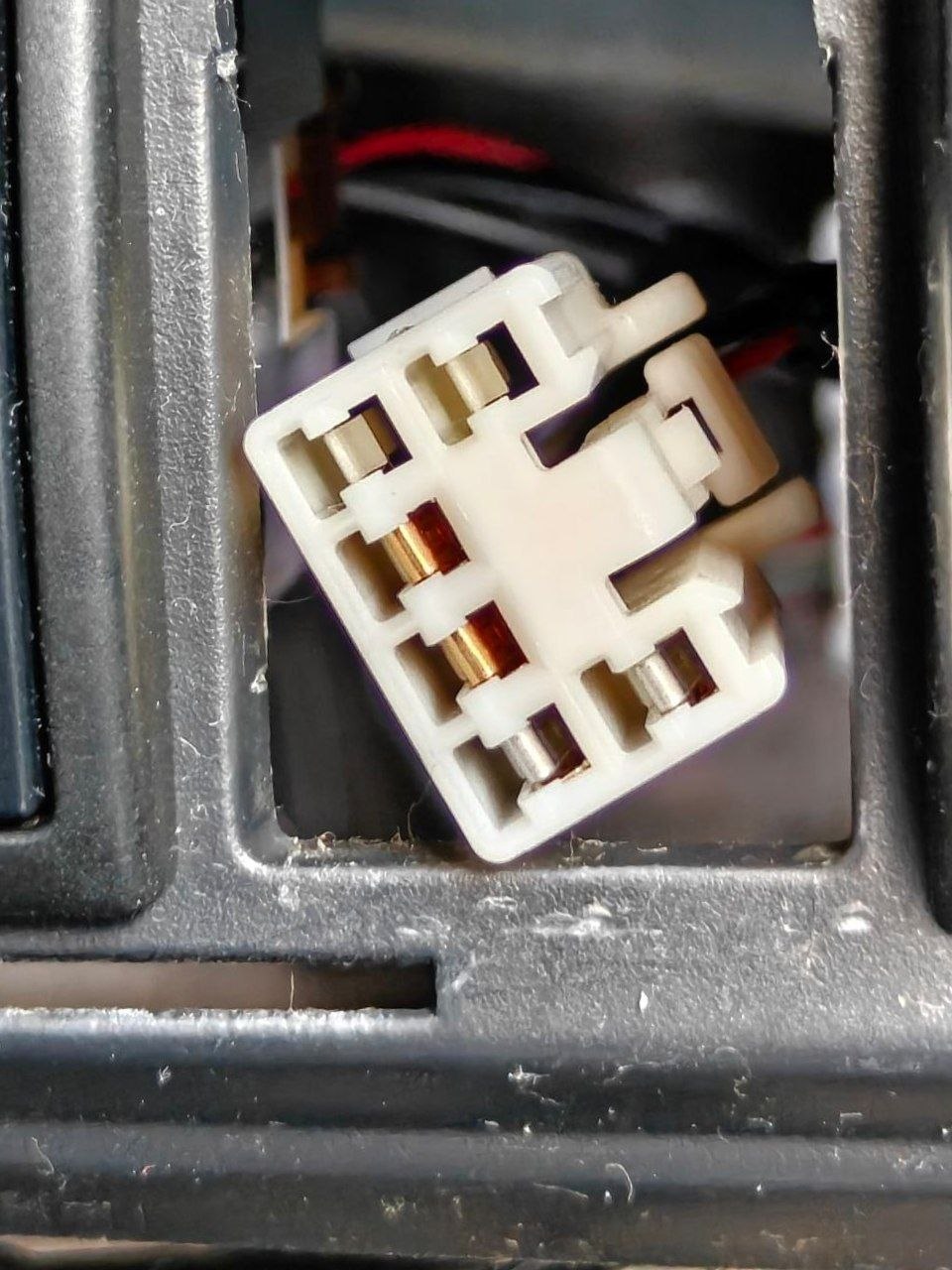

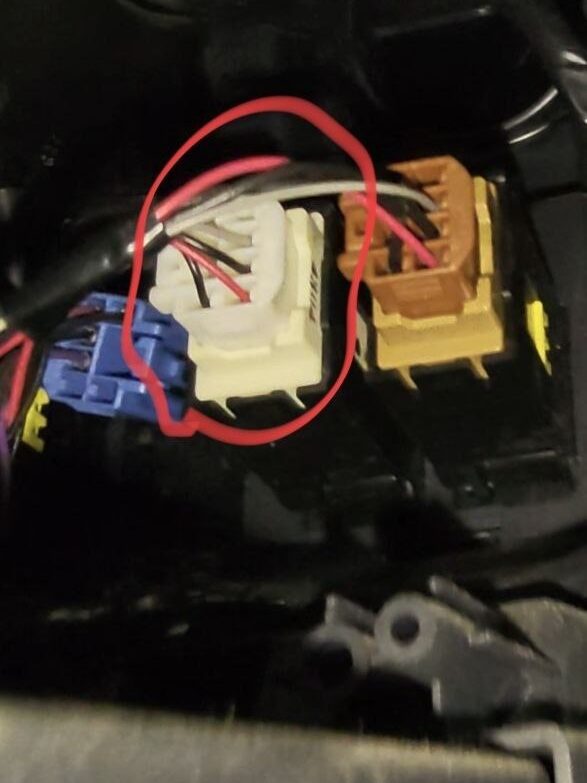

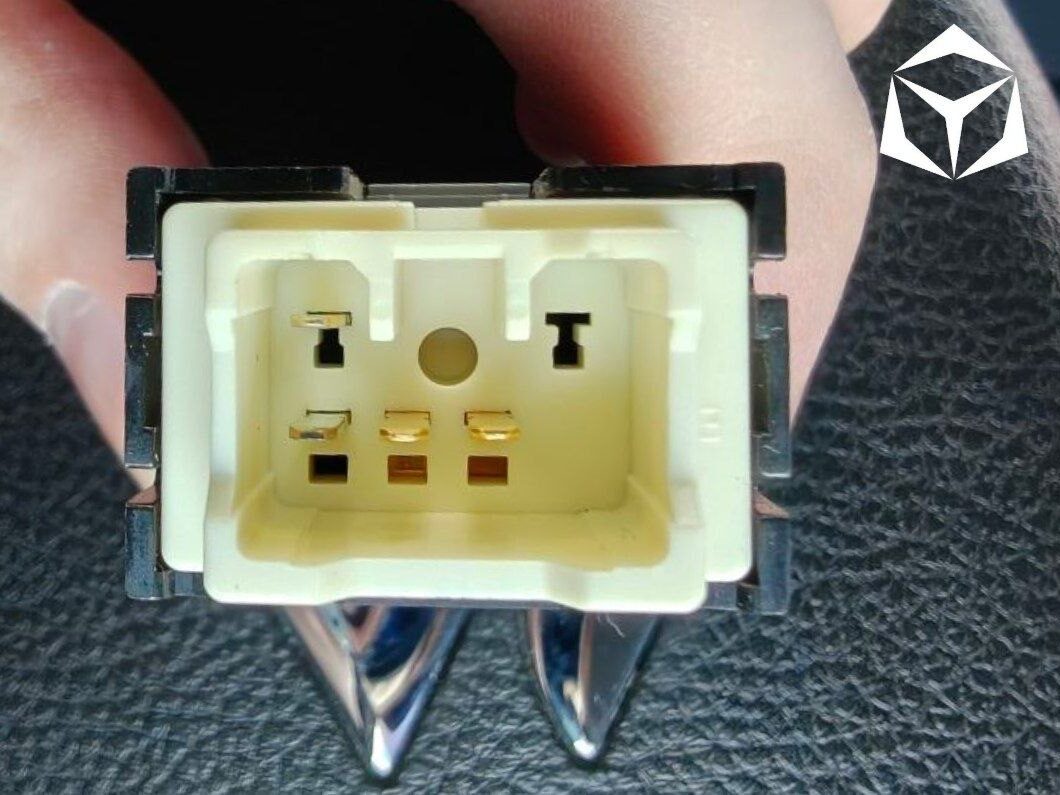

6pin
🟣 фиолетовый к — АСС по зажиганию (IGN), не подключайте к красным проводам в колодках: у Suzuki это подсветка кнопок по датчику освещения или габаритам!
🔴 красный к — серый (pin5)
⚫️ чёрный к — чёрный (pin4)

как

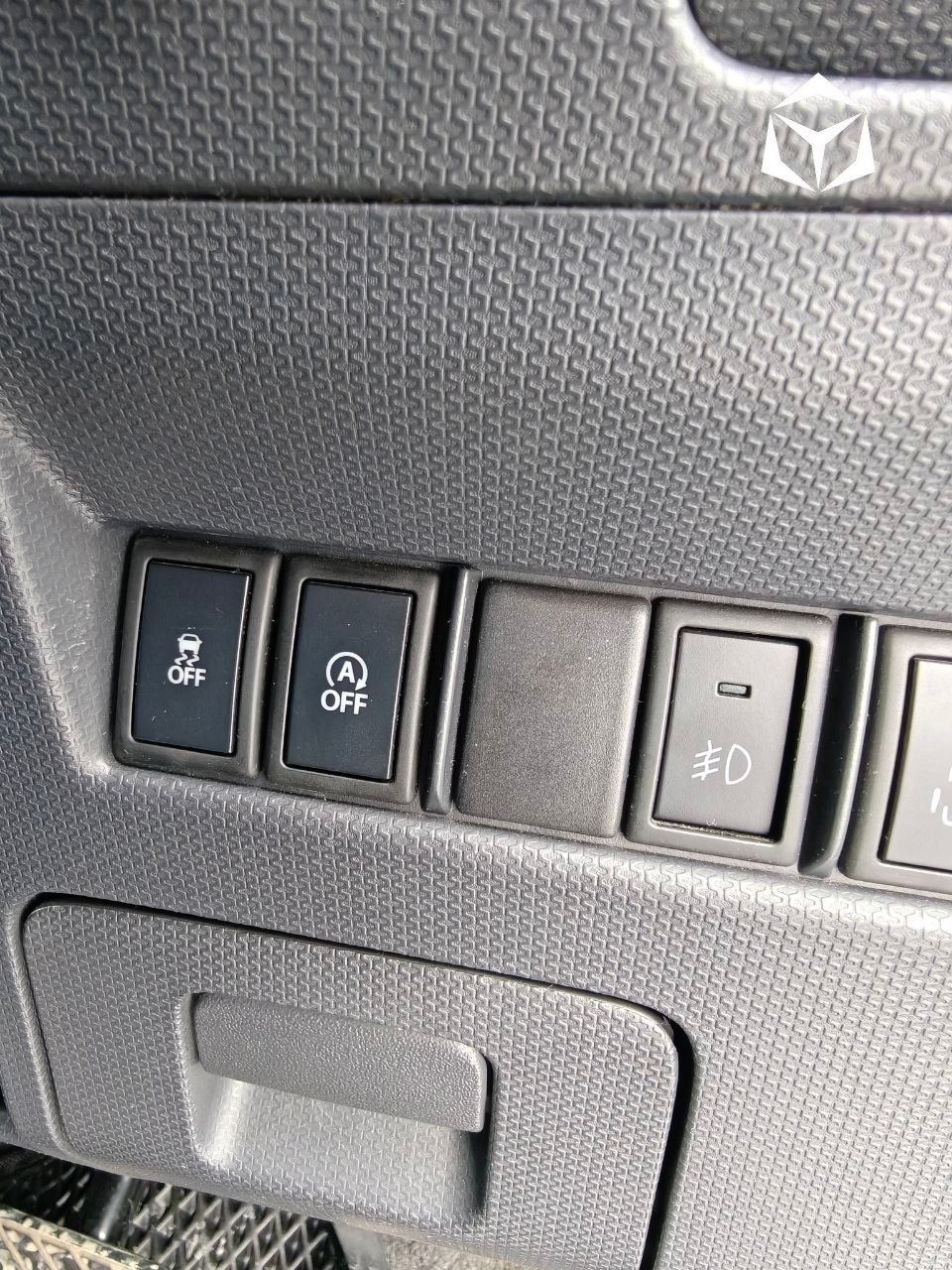

Suzuki Spacia

Hustler

MRwagon

Mazda Flair

Auto Stop —

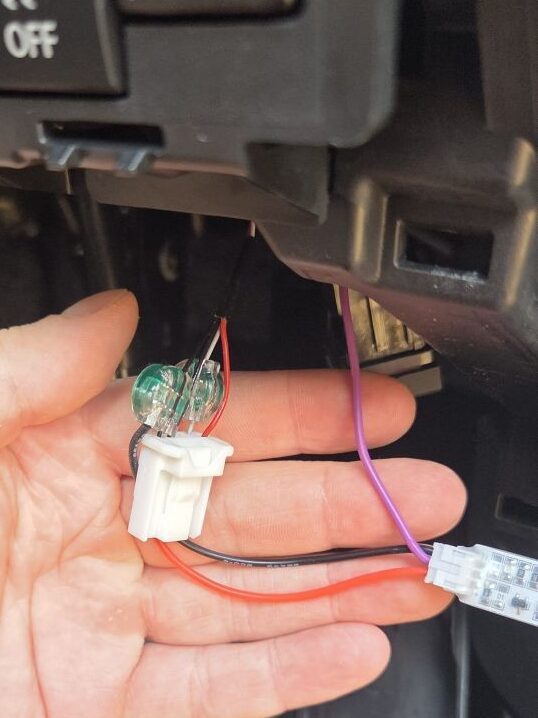

6pin

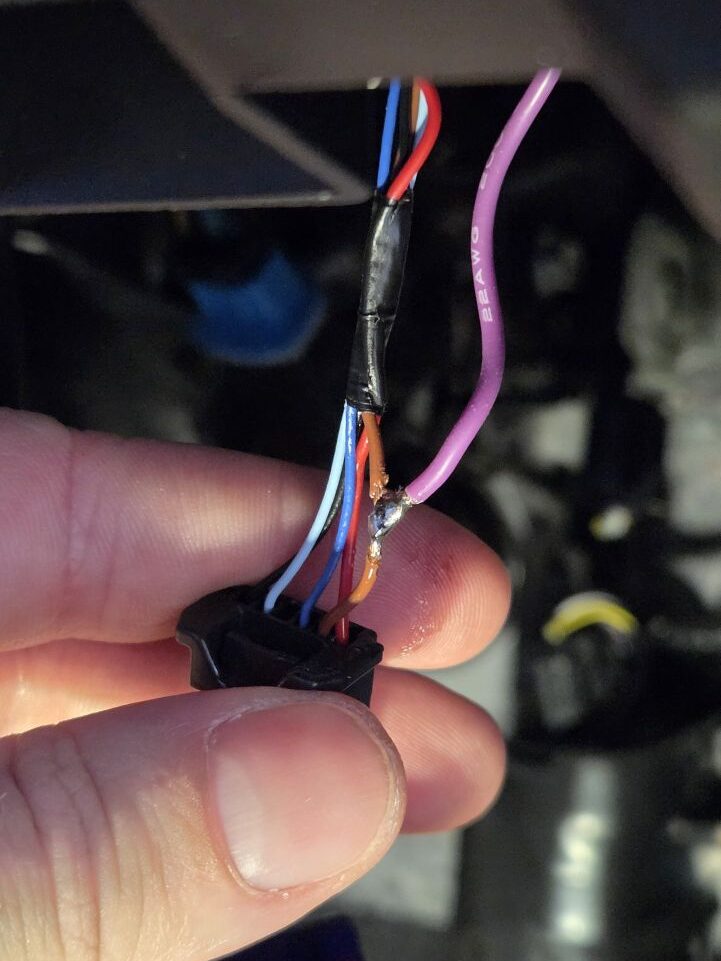

🟣 фиолетовый к — коричневый провод (pin2), от кнопки парктроника — стабильное питание по зажиганию.

Не подключайте к красным проводам в колодках: у Suzuki это подсветка кнопок по датчику освещения или габаритам!
🔴 красный к — серый (pin2)
⚫ чёрный к — чёрный (pin5)

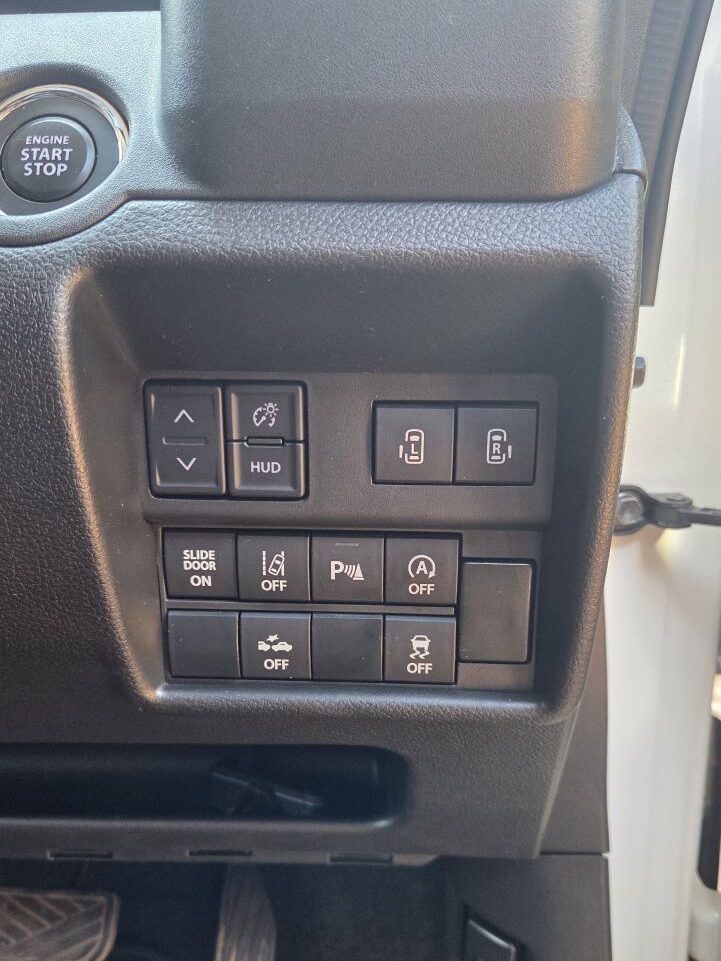

Кнопка и подключение как у Suzuki Solio Bandit
